สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | Fenigal/OEM |
ได้รับการรับรอง: | CE,CCC |
หมายเลขรุ่น: | FMQl(เกรดพีซี) -100/2P/3P/4P |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ยูนิต |
---|---|
ราคา: | Negotiate |
รายละเอียดการบรรจุ: | กล่องส่งออกมาตรฐาน |
เวลาการส่งมอบ: | 5-8 วันทำการเจรจาคำสั่งซื้อจำนวนมาก |
เงื่อนไขการชำระเงิน: | T/T, Western Union |
สามารถในการผลิต: | 10,000 ชิ้น / เดือน |
Max. แม็กซ์ Current หมุนเวียน: | 100A | Max. แม็กซ์ Voltage แรงดันไฟฟ้า: | 400V |
---|---|---|---|
เสา: | 2P 3P 4P | จัดอันดับแรงดันไฟฟ้า: | 220V/380/400V |
ชื่อผลิตภัณฑ์: | สวิตช์โอนอัตโนมัติแบบ Dual Power ATS | สี: | สีขาว |
ความถี่: | ไฟฟ้ากระแสสลับ 50 Hz/60Hz | มาตรฐาน: | CE / CCC |
เปลี่ยนเวลา: | <50ms | วิธีการเดินสายไฟ: | เดินสายไฟหน้ากระดาน |
การจำแนกประเภทสินค้า: | ประเภทโหลดโดยตรง | คุณสมบัติ: | ประสิทธิภาพที่เชื่อถือได้ |
แสงสูง: | สวิตช์ถ่ายโอนพลังงานคู่แบบกระตุ้น CE,สวิตช์ถ่ายโอนอัตโนมัติ ATS สำหรับเครื่องกำเนิดไฟฟ้า,สวิตช์ถ่ายโอน 3 เฟส |
FMQl(เกรดพีซี) -100/2P/3P/4P

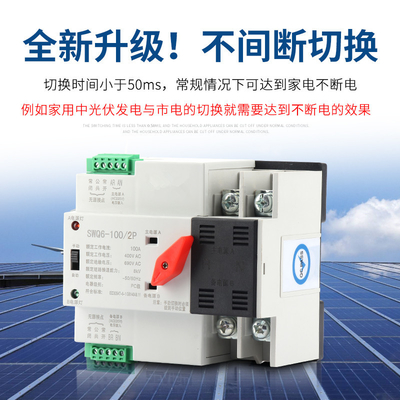

(เกรด PC) สวิตช์ถ่ายโอนพลังงานคู่แบบกระตุ้นอัตโนมัติ
ภาพรวมผลิตภัณฑ์
(PC-grade) สวิตช์ถ่ายโอนพลังงานคู่แบบกระตุ้นอัตโนมัติเป็นสวิตช์ถ่ายโอนพลังงานในครัวเรือนขนาดเล็กที่พัฒนาขึ้นใหม่สวิตช์ส่วนใหญ่จะใช้เพื่อทดสอบว่าแหล่งจ่ายไฟหลักหรือแหล่งจ่ายไฟสำรองเป็นปกติหรือไม่เมื่อแหล่งจ่ายไฟปกติผิดปกติ แหล่งจ่ายไฟสแตนด์บายจะเริ่มทำงานทันที จึงมั่นใจได้ถึงความต่อเนื่อง ความน่าเชื่อถือ และความปลอดภัยของแหล่งจ่ายไฟออกแบบมาเพื่อใช้ในการติดตั้งแบบติดตั้งบนรางในประเทศ โดยเฉพาะในกล่องแจกจ่าย PZ30
ATS มีโครงสร้างที่แข็งแรง ระบบเปลี่ยนอุปกรณ์ที่วางใจได้ ติดตั้งและบำรุงรักษาง่าย และมีอายุการใช้งานยาวนานATS ประกอบด้วย TSE และตัวควบคุม
ตาม GB/T14048.11 ส่วนที่ 6-1: อุปกรณ์มัลติฟังก์ชั่นและสวิตช์เกียร์ ATS เป็นอุปกรณ์สวิตช์และอุปกรณ์ควบคุมแรงดันต่ำที่ตรงตามมาตรฐานมากที่สุด
คุณสมบัติโครงสร้าง
อุปกรณ์ควบคุม: ตัวควบคุมในตัว
โครงสร้างผลิตภัณฑ์: ไม่หยุด, ประเภทราง, กระแสสูง, ปริมาณน้อย, โครงสร้างสองขั้นตอน, โครงสร้างเรียบง่าย, ATS-body คุณสมบัติ: ความเร็วในการเปลี่ยนอย่างรวดเร็ว, อัตราความล้มเหลวต่ำ, บำรุงรักษาง่าย, ประสิทธิภาพที่เชื่อถือได้
วิธีการเดินสายไฟ: เดินสายที่ด้านหน้าของบอร์ด
โหมดการสลับ: กริดเป็นกริด, กริดไปยังเครื่องกำเนิด, PV เป็นยูทิลิตี้, การฉีดตัวเองและการกู้คืนตัวเอง
กรอบเปลือกผลิตภัณฑ์: 100
ผลิตภัณฑ์ปัจจุบัน: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
การจำแนกประเภทสินค้า: ประเภทโหลดโดยตรง
หมายเลขขั้วสินค้า: 2, 3, 4
มาตรฐานผลิตภัณฑ์: GB/T14048.11
ATSE: เกรดพีซี
เปลี่ยนเวลา: 0.008sec/8ms
เวลาทำงานและเงื่อนไขการติดตั้ง
2.1 อุณหภูมิอากาศแวดล้อม
อุณหภูมิสูงสุดไม่ควรเกิน 40°C อุณหภูมิต่ำสุดไม่ควรต่ำกว่า -5°C และอุณหภูมิเฉลี่ยไม่ควรสูงกว่า 35°C ภายใน 24 ชม.
2.2 ระดับความสูง
ความสูงของสถานที่ติดตั้งไม่ควรเกิน 2,000 ม.
2.3 สภาพบรรยากาศ
เมื่ออุณหภูมิสูงสุดถึง 40°C ความชื้นสัมพัทธ์ของสถานที่ติดตั้งไม่ควรเกิน 50%เมื่ออุณหภูมิเป็นอุณหภูมิต่ำสุด -5 องศาเซลเซียส ความชื้นสัมพัทธ์จะสูงขึ้น เช่น อุณหภูมิ 25°C ความชื้นสัมพัทธ์ 90%เนื่องจากการเปลี่ยนแปลงของอุณหภูมิ ควรใช้มาตรการพิเศษเพื่อจัดการกับการควบแน่นบนพื้นผิวของผลิตภัณฑ์เป็นครั้งคราว
คุณสมบัติโครงสร้าง
อุปกรณ์ควบคุม: ตัวควบคุมในตัว
โครงสร้างผลิตภัณฑ์: ไม่หยุด, ประเภทราง, กระแสสูง, ปริมาณน้อย, โครงสร้างสองขั้นตอน, โครงสร้างเรียบง่าย, ATS-body คุณสมบัติ: ความเร็วในการเปลี่ยนอย่างรวดเร็ว, อัตราความล้มเหลวต่ำ, บำรุงรักษาง่าย, ประสิทธิภาพที่เชื่อถือได้
วิธีการเดินสายไฟ: เดินสายที่ด้านหน้าของบอร์ด
โหมดการสลับ: กริดเป็นกริด, กริดไปยังเครื่องกำเนิด, PV เป็นยูทิลิตี้, การฉีดตัวเองและการกู้คืนตัวเอง
กรอบเปลือกผลิตภัณฑ์: 100
ผลิตภัณฑ์ปัจจุบัน: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
การจำแนกประเภทสินค้า: ประเภทโหลดโดยตรง
หมายเลขขั้วสินค้า: 2, 3, 4
มาตรฐานผลิตภัณฑ์: GB/T14048.11
ATSE: เกรดพีซี
เปลี่ยนเวลา: 0.008sec/8ms
2.4 ระดับมลพิษ
ระดับการปนเปื้อน ATS เป็นไปตาม GB/T14048.11 ระดับ 3 ที่กำหนด
2.5 ประเภทการติดตั้ง
ประเภทการติดตั้งของ ATS เป็นไปตามหมวดหมู่ที่ระบุใน GB714048.il
2.6 เงื่อนไขการติดตั้ง
ATS สามารถติดตั้งในแนวตั้งในตู้ควบคุมหรือตู้กระจายสินค้าตรวจสอบให้แน่ใจว่าระยะการติดตั้งเป็นไปตามข้อกำหนด
ข้อควรระวัง
3.1 การใช้งานแบบแมนนวล/อัตโนมัติ
ATS สามารถรับประกันประสิทธิภาพของการผลิตไฟฟ้าและการตัดการเชื่อมต่อในวงจรการทำงาน แต่สำหรับการทำงานแบบแมนนวล เนื่องจากความเร็วของการผลิตไฟฟ้าและการตัดการเชื่อมต่อหรือความแตกต่างของผู้ปฏิบัติงานATS ไม่รับประกันประสิทธิภาพข้างต้น
การสูญเสียโลหะผสมเงินที่มากเกินไปอาจเกิดขึ้นระหว่างการสร้างพลังงานด้วยตนเองและการตัดการเชื่อมต่อดังนั้น เมื่อถอดพลังงานทั้งหมดออกเพื่อตรวจสอบและบำรุงรักษาระบบปฏิบัติการและหน้าสัมผัส เพียงดึงสวิตช์ตัวเลือกไปที่ตำแหน่งแมนนวลโดยทั่วไป ให้ดึงสวิตช์เลือกไปที่ตำแหน่งอัตโนมัติเมื่อใช้งานด้วยตนเอง ให้ดึงสวิตช์ตัวเลือกไปที่ตำแหน่งแมนนวลเมื่อการดำเนินการด้วยตนเองเสร็จสิ้น ให้ดึงสวิตช์เลือกจากตำแหน่งปรับเองไปยังตำแหน่งอัตโนมัติ
3.2 วงจรควบคุม
ATS จะทำงานชั่วขณะหลังจากการแปลงเสร็จสิ้น ขดลวดในวงจรควบคุมจะถูกตัดการเชื่อมต่อโดยตัวแปลงภายในขดลวดสามารถทำงานได้ตามปกติภายใต้ 80% -110% ของแรงดันไฟฟ้าที่กำหนดแรงดันไฟต่ำเกินไปจะทำให้ขดลวดร้อนขึ้นหรือลุกไหม้ได้เองตามธรรมชาติ
ข้อมูลจำเพาะ | 100A | ||
จัดอันดับปัจจุบัน LE (A) | 16, 20, 25 ปี | 32, 40, 50, 63 | 80, 100 |
แรงดันฉนวน Ui | AC690V.50HZ | ||
พิกัดแรงดันไฟฟ้า Ue | AC400V,50Hz | ||
ระดับ | เกรด PC: สามารถผลิตได้และทนได้ในขณะที่ไม่สร้างกระแสไฟลัดวงจร | ||
ใช้หมวดหมู่ | AC-33iB | AC-31 B | |
แท่งวัด | 2P | 3P | 4P |
น้ำหนัก | 1.7 | 2.1 | 2.6 |
ไฟฟ้า | ชีวิต: 2000 ครั้ง;ดำเนินการด้วยตนเอง: 5000 ครั้ง | ||
จัดอันดับกระแสลัดวงจรlq | 50kA | ||
อุปกรณ์ป้องกันไฟฟ้าลัดวงจร (ฟิวส์) | RT16-00-63A | ||
จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า | 8kV | ||
วงจรควบคุม | พิกัดควบคุมแรงดันไฟฟ้า เรา: AC220V/50HZ สภาพการทำงานปกติ: 85-110% Us | ||
วงจรเสริม | 2 รีเลย์ แต่ละตัวมีคอนแทคคอนแทคคอนเวอร์เตอร์สองชุดแยกกันความจุ:AC220V/50HzLE=5y | ||
เวลาเปลี่ยนคอนแทค | <50ms | ||
เวลาเปลี่ยนการทำงาน | <50ms | ||
เวลาเปลี่ยนกลับ | <50ms | ||
เวลาปิดเครื่อง | <50 ms |
