25A 12 ขั้วขั้วต่อขั้ว 230V 400V 660V สกรูยึดแผ่นกั้นคงที่
Product Details
| จัดอันดับแรงดันไฟฟ้า: | 230,400v | อุณหภูมิโดยรอบ: | -40~90 องศาเซลเซียส |
|---|---|---|---|
| แรงดันฉนวน: | 660V | ติดตั้ง: | ที่ยึดแผ่นสกรู |
| เน้น |
ขั้วต่อเทอร์มินัล 25a 12 ขั้ว,ขั้วต่อขั้วต่อ 230 โวลต์ 12 ขั้ว,ขั้วต่อเทอร์มินัล 400 โวลต์ 12 ขั้ว |
||
Product Description
TB Series Fixed Barrier 25A 12 ขั้วขั้ว 230V,400V,660V
รายละเอียดสินค้า
TB series ใช้ได้กับวงจรไฟฟ้ากระแสสลับ 50Hz, แรงดันไฟไม่เกิน 600V และกระแสไฟไม่เกิน 100A สำหรับต่อสายไฟมาตรฐาน: GB/T 14048.7 IEC 60947-7-1
ข้อมูลการสั่งซื้อ
3.1 ให้ความสนใจกับประเภท พื้นที่เชื่อมต่อ หรือกระแส การจำแนกประเภทและปริมาณของสินค้าเมื่อทำการสั่งซื้อ3.2 แผงขั้วต่อแบบปกติจะต้องประกอบขึ้นด้วยบล็อกพื้นรองเท้า3.3 ต้องระบุข้อกำหนดพิเศษอื่น ๆ3.4 ตัวอย่างการสั่งซื้อ: TB-10003 5 หมายถึงรูปแบบการสั่งซื้อคือ TB พิกัดกระแสคือ 100A และมี 3 กลุ่มและปริมาณคือ 5
|
TB-15 Fixed Barrier 15A ขั้วต่อ 3 ขั้ว |
|
ข้อมูลผลิตภัณฑ์ทั่วไป |
|
|
หมายเลขสินค้า: |
TB-1503 |
|
คะแนน: |
600V, 15A, 3 เสา |
|
ขนาด: |
46.5*22.0*17.5 มม. (ยาว * กว้าง * สูง) |
|
ขนาดลวด: |
2.0 มม.2 / AWG 14 |
|
ขนาดสกรู: |
M3 |
|
ขนาด [มม.] |
||||
|
หมายเลขสินค้า |
เสา (P) |
ความยาว (L) |
ความกว้าง (W) |
ความสูง (H) |
|
TB-1503 |
3 |
46.5 มม. |
22.0 มม. |
17.5 มม. |
|
TB-1504 |
4 |
55.5 มม. |
||
|
TB-1506 |
6 |
73.5 มม. |
||
|
TB-1512 |
12 |
128.5 มม. |
||
|
TB-2512 เทอร์มินัลบล็อกคงที่ 25A 12 ขั้ว |
|
ข้อมูลผลิตภัณฑ์ทั่วไป |
|
|
หมายเลขสินค้า: |
TB-2512 |
|
คะแนน: |
600V, 25A, 3 เสา |
|
ขนาด: |
147.0*28.0*19.0มม. (ย*ก*ส) |
|
ขนาดลวด: |
6.0 มม.2 / AWG 10 |
|
ขนาดสกรู: |
M4 |
|
ขนาด [มม.] |
||||
|
หมายเลขสินค้า |
เสา (P) |
ความยาว (L) |
ความกว้าง (W) |
ความสูง (H) |
|
TB-2503 |
3 |
50.5 มม. |
28.0 มม. |
19.0 มม. |
|
TB-2504 |
4 |
61.5 มม. |
||
|
TB-2506 |
6 |
82.5 มม. |
||
|
TB-2512 |
12 |
147.0 มม. |
||
|
แผ่นข้อมูลจำเพาะ |
||||||||
|
รูปภาพสินค้า TB Series |
|
|||||||
|
หมายเลขสินค้า |
TB-1503 |
TB-1504 |
TB-1506 |
TB-1512 |
TB-2503 |
TB-2504 |
TB-2506 |
TB-2512 |
|
ข้อมูลจำเพาะทางไฟฟ้า |
|
|||||||
|
พิกัดโวลต์ [V] |
600V |
|||||||
|
จัดอันดับปัจจุบัน [A] |
15A |
25A |
||||||
|
ขนาดลวด [mm2] |
2.0 มม.2 |
6.0 มม.2 |
||||||
|
ขนาดสายไฟ [AWG] |
AWG 14 |
AWG 10 |
||||||
|
วัสดุ |
|
|||||||
|
วัสดุฉนวน |
พีซี |
|||||||
|
สี |
ดำ (ขาว น้ำเงิน แดง น้ำตาล ...) |
|||||||
|
เกรดหน่วงไฟ |
UL94V-2 (UL94V-0) |
|||||||
|
อุณหภูมิในการทำงาน [℃] |
-40℃+110℃ (สูงสุด: +220℃) |
|||||||
|
คอนดักเตอร์ |
ทองเหลือง, ชุบนิกเกิล (ทองแดง, ชุบดีบุก) |
|||||||
|
ขนาด |
ฝาครอบป้องกันมาพร้อมกับเทอร์มินัลบล็อกฟรีไม่จำเป็นต้องใช้แถบมาร์กเกอร์(แม่พิมพ์พิมพ์.) |
|||||||
|
ความยาวรวม L [มม.] |
46.5 |
55.5 |
73.5 |
128.5 |
50.5 |
61.5 |
82.5 |
147.5 |
|
อ้างอิงความยาว L1 [มม.] |
36.5 |
45.5 |
63.5 |
118.0 |
40.0 |
51.0 |
72.0 |
136.0 |
|
ช่องว่าง A [มม.] |
7.0 |
8.0 |
||||||
|
สนาม B [มม.] |
9.0 |
10.5 |
||||||
|
ความกว้าง W [มม.] |
22.0 |
28.0 |
||||||
|
ความสูง H [มม.] |
17.5 |
19.0 |
||||||
|
สกรู (C) (เหล็ก, ชุบสังกะสี) |
M3 |
M4 |
||||||
|
แรงบิดสูงสุด [Nm] |
0.5 |
1.2 |
||||||
|
แรงบิดสูงสุด [in-lb] |
4.4 |
10.6 |
||||||
|
เสา |
3 |
4 |
6 |
12 |
3 |
4 |
6 |
12 |
|
แผ่นข้อมูลจำเพาะ |
||||||||
|
รูปภาพสินค้า TB Series |
|
|||||||
|
หมายเลขสินค้า |
TB-2503L |
TB-2504L |
TB-2506L |
TB-2512L |

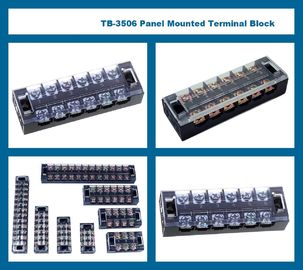

TB-3503 |
TB-3504 |
TB-3506 |
TB-3512 |
|
ข้อมูลจำเพาะทางไฟฟ้า |
|
|||||||
|
พิกัดโวลต์ [V] |
600V |
|||||||
|
จัดอันดับปัจจุบัน [A] |
25A |
35A |
||||||
|
ขนาดลวด [mm2] |
6.0 มม.2 |
10.0 มม.2 |
||||||
|
ขนาดสายไฟ [AWG] |
AWG 10 |
AWG 8 |
||||||
|
วัสดุ |
|
|||||||
|
วัสดุฉนวน |
พีซี |
|||||||
|
สี |
ดำ (ขาว น้ำเงิน แดง น้ำตาล ...) |
|||||||
|
เกรดหน่วงไฟ |
UL94V-2 (UL94V-0) |
|||||||
|
อุณหภูมิในการทำงาน [℃] |
-40℃~+110℃ (สูงสุด: +220℃) |
|||||||
|
คอนดักเตอร์ |
ทองเหลือง, ชุบนิกเกิล (ทองแดง, ชุบดีบุก) |
|||||||
|
ขนาด |
ฝาครอบป้องกันมาพร้อมกับเทอร์มินัลบล็อกฟรีไม่จำเป็นต้องใช้แถบมาร์กเกอร์(แม่พิมพ์พิมพ์.) |
|||||||
|
ความยาวรวม L [มม.] |
56.0 |
68.0 |
92.0 |
164.0 |
56.0 |
68.0 |
92.0 |
164.0 |
|
อ้างอิงความยาว L1 [มม.] |
45.0 |
57.0 |
81.0 |
153.0 |
45.0 |
57.0 |
81.0 |
153.0 |
|
ช่องว่าง A [มม.] |
10.0 |
|||||||
|
สนาม B [มม.] |
12.0 |
|||||||
|
ความกว้าง W [มม.] |
30.0 |
|||||||
|
ความสูง H [มม.] |
19.5 |
|||||||
|
สกรู (C) (เหล็ก, ชุบสังกะสี) |
M4 |
|||||||
|
แรงบิดสูงสุด [Nm] |
1.2 |
|||||||
|
แรงบิดสูงสุด [in-lb] |
10.6 |
|||||||
|
เสา |
3 |
4 |
6 |
12 |
3 |
4 |
6 |
12 |
|
บรรจุภัณฑ์ |
|
50 ชิ้น/กล่อง 200 ชิ้น/4 กล่อง/NW :19.0กก./กล่อง |
