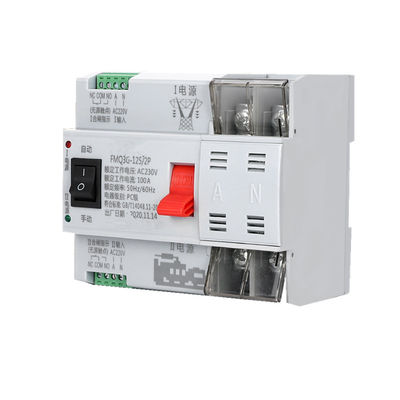

AC220V Dual Power ATS สวิตช์ถ่ายโอนอัตโนมัติ 2P 4P กระแสไฟสูง
Product Details
| ชื่อผลิตภัณฑ์: | สวิตช์โอนอัตโนมัติแบบ Dual Power ATS | <i>Max.</i> <b>แม็กซ์</b> <i>Current</i> <b>หมุนเวียน</b>: | 100A |
|---|---|---|---|
| <i>Max.</i> <b>แม็กซ์</b> <i>Voltage</i> <b>แรงดันไฟฟ้า</b>: | 690V | เสา: | 2P 4P |
| จัดอันดับแรงดันไฟฟ้า: | 400V/690V | อุณหภูมิ: | -5~45℃ |
| ความถี่: | AC 50 Hz/60 Hz | มาตรฐาน: | CE |
| Uimp: | 8KV | อายุการใช้งาน (ครั้ง): | 5000เครื่องกล/2000ไฟฟ้า |
| เน้น |
สวิตช์ ATS กระแสสูงสำหรับเครื่องกำเนิดไฟฟ้า,สวิตช์ถ่ายโอนพลังงานคู่ AC220V,สวิตช์ถ่ายโอนอัตโนมัติ 2P |
||
Product Description
—FENIGAL ผู้ผลิตและ OEM ของ ATS FMQ3G-F ซีรีส์ในประเทศจีน
ภาพรวมผลิตภัณฑ์(ซึ่งต่อไปนี้จะเรียกว่าสวิตซ์) เป็นสวิตซ์ที่ยังคงจ่ายไฟต่อไปในกรณีฉุกเฉินสวิตช์ประกอบด้วยสวิตช์โหลดและตัวควบคุม และส่วนใหญ่ใช้เพื่อตรวจสอบว่าแหล่งจ่ายไฟหลักหรือสำรองเป็นปกติหรือไม่เมื่อแหล่งจ่ายไฟหลักผิดปกติ แหล่งจ่ายไฟสแตนด์บายจะเริ่มทำงานทันที จึงรับประกันความต่อเนื่อง ความน่าเชื่อถือ และความปลอดภัยของแหล่งจ่ายไฟผลิตภัณฑ์นี้ออกแบบมาสำหรับการติดตั้งรางในบ้าน และใช้เฉพาะในกล่องแจกจ่าย PZ30
สวิตช์นี้เหมาะสำหรับระบบจ่ายไฟฉุกเฉินที่มีความถี่ 50Hz/60Hz, แรงดันไฟฟ้า 400V และกระแสไฟที่กำหนด 100A หรือน้อยกว่า ไฟ ACมีการใช้กันอย่างแพร่หลายในหลายโอกาสที่ไม่สามารถไฟฟ้าดับได้(แหล่งจ่ายไฟสำรองหลักสามารถเป็นกริดพลังงาน หรือเริ่มชุดเครื่องกำเนิดไฟฟ้า แบตเตอรี่ ฯลฯ ผู้ใช้เป็นผู้กำหนดแหล่งจ่ายไฟสำรองหลัก)
ลักษณะโครงสร้างและหน้าที่
สวิตช์มีขนาดเล็ก รูปลักษณ์สวยงาม แปลงได้อย่างน่าเชื่อถือ ติดตั้งและบำรุงรักษาง่าย และอายุการใช้งานยาวนานสวิตช์สามารถรับรู้การแปลงอัตโนมัติหรือด้วยตนเองระหว่างแหล่งจ่ายไฟทั่วไป (I) และแหล่งจ่ายไฟสแตนด์บาย (II)
เมื่อแหล่งจ่ายไฟทั่วไป (I) สูญเสียพลังงาน (หรือเฟส) สวิตช์จะเปลี่ยนเป็นแหล่งจ่ายไฟสแตนด์บาย (II) โดยอัตโนมัติ และเมื่อแหล่งจ่ายไฟทั่วไป (I) กลับสู่สภาวะปกติ สวิตช์จะกลับสู่แหล่งจ่ายไฟปกติ (I) โดยอัตโนมัติ ) แหล่งจ่ายไฟสวิตช์มีเวลาในการแปลงสั้น (มิลลิวินาที) ในสถานะอัตโนมัติ ซึ่งสามารถรับรู้แหล่งจ่ายไฟอย่างต่อเนื่องไปยังโครงข่ายไฟฟ้า
การแปลงด้วยตนเอง: ในสถานะกำหนดเอง สวิตช์สามารถแปลงระหว่างแหล่งจ่ายไฟทั่วไป (I) และแหล่งจ่ายไฟสแตนด์บาย (II) ด้วยตนเอง
① ไฟแสดงสถานะเพาเวอร์ทั่วไป (I)
② สวิตช์เลือกแบบแมนนวล/อัตโนมัติ
③ ไฟแสดงสถานะสแตนด์บาย (H)
④ ขั้วที่ใช้กันทั่วไป (AC220V)
⑤ แผงขั้วต่อสำรอง (AC220V)
⑥ ตัวจับการทำงานแบบแมนนวล
⑦ การบ่งชี้การปิด (ION) / การปิดสแตนด์บาย (II0N) ที่ใช้กันทั่วไป
⑧ ขั้วไฟฟ้าด้านข้างที่ใช้กันทั่วไป Q)
⑨ ขั้วต่อสายไฟสำรอง (II)
⑩ ขั้วโหลดด้านข้าง
| ชื่อรุ่น | FMQ3G | |
| จัดอันดับปัจจุบัน LE (A) | 16 20 25 32 40 50 63 80 100 | |
| ใช้หมวดหมู่ | AC-33iB | |
| พิกัดแรงดันใช้งาน Ue | AC400//50Hz | |
| พิกัดแรงดันฉนวน Ui | AC690//50Hz | |
| แรงกระตุ้นที่ได้รับการจัดอันดับทนต่อแรงดันไฟฟ้า Uimp | 8kV | |
| จัดอันดับจำกัดกระแสลัดวงจรlq | ||
| อายุการใช้งาน (ครั้ง) | เครื่องกล | 5000 |
| ไฟฟ้า | 2000 | |
| จำนวนเสา | 2P,4P | |
| ระดับ | เกรด PC: สามารถผลิตและทนต่อกระแสไฟฟ้าลัดวงจรได้ | |
| อุปกรณ์ป้องกันไฟฟ้าลัดวงจร (ฟิวส์) | RT16-00-63A | |
| วงจรควบคุม | แรงดันไฟฟ้าควบคุม US: AC220V, 50Hz สภาพการทำงานปกติ: 85%Us-110% Us | |
| วงจรเสริม | คอนเวอร์เตอร์คอนเวอร์เตอร์คอนแทคเลนส์ค่าเผื่อไข่: AC220V50HZ LE=5y | |
| เวลาเปลี่ยนคอนแทค | <30 ms | |
| เวลาเปลี่ยนการทำงาน | <30 ms | |
| เวลาเปลี่ยนคืน | <30 ms | |
| เวลาปิดเครื่อง | <30 ms | |
