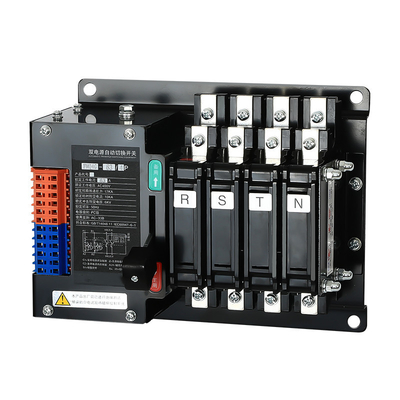

สวิตช์ถ่ายโอนพลังงานอัตโนมัติ 220V 100 แอมป์คู่ ATS PC Class

คุณสมบัติของสินค้า

FMQ4G ซีรีส์ ATSE ประกอบด้วยสองส่วน: ตัวสวิตช์และการควบคุมการเปลี่ยนแปลงสวิตช์ขับเคลื่อนด้วยโซลินอยด์คอยล์และมีความเร็วในการเปลี่ยนเร็ว

Type NA เป็น ATSE แบบบูรณาการพิเศษที่มีตัวควบคุมอัจฉริยะติดตั้งอยู่ภายในตัวสวิตช์ในโครงสร้างที่กะทัดรัดเพื่อให้ผู้ใช้เพียงเชื่อมต่อวงจรหลักเท่านั้นจึงจะสามารถใช้งานได้ซึ่งสะดวกสำหรับผู้ใช้ในการเชื่อมต่อ .

ชนิด N, C, M เป็นแบบแยกส่วนควบคุมภายนอก ตัวควบคุมและตัวสวิตช์เชื่อมต่อด้วยสายเคเบิลพิเศษเพื่อให้การติดตั้งและการเดินสายสะดวกยิ่งขึ้นชนิด N, C, M เป็นตัวควบคุมภายนอกแบบแยกส่วน ตัวควบคุมและตัวสวิตช์เชื่อมต่อกันด้วยสายเคเบิลพิเศษเพื่อให้การติดตั้งและการเดินสายสะดวกยิ่งขึ้นชนิดอินทิกรัลและชนิดแยกยังมีฟังก์ชันการตรวจจับความผิดปกติ เช่น แรงดันไฟเกิน แรงดันไฟต่ำ และการขาดแคลนแหล่งจ่ายไฟสามเฟสแบบสองทาง และสามารถเพิ่มฟังก์ชันการเริ่มต้นและหยุดเอาต์พุตสัญญาณของชุดเครื่องกำเนิดไฟฟ้าได้ (ประมาณ) หน่วงเวลา 3 วินาทีเมื่อแหล่งจ่ายไฟหลักล้มเหลว และล่าช้าประมาณ 3 วินาทีเมื่อแหล่งจ่ายไฟหลักกลับสู่สภาวะปกติ)

พารามิเตอร์ทางเทคนิคหลัก



ประเภทสินค้า	PC class double power สวิตช์ถ่ายโอนอัตโนมัติ
คลาสเฟรม	รหัสสินค้า	คลาสเฟรม
	NA,N,C	32A,63A,125A,250A,400A,630A
	เอ็ม	1600A
	คิว	3200A
รหัสสินค้า	รหัสสินค้า	การดำเนินงานปัจจุบัน	คุณสมบัติ
	NA	16A-630A	ชนิดสองส่วนชิ้นเดียว ชนิดอัจฉริยะ 250 ~ 630A พร้อม IJ inlet optional
	นู๋	16A-630A	แยกประเภทสองส่วน, เดินสายขั้วต่อเทอร์มินัล, 250 ~ 630A ทางเข้าด้านเดียวกันเป็นอุปกรณ์เสริม
	ค	16A-630A	แยกประเภทสองส่วน, สายไฟปลั๊กอากาศ, 250 ~ 630A ทางเข้าด้านเดียวกันตัวเลือก
	เอ็ม	630A-1600A	แยกประเภทสองส่วน
จำนวนเสา	2P(125A และต่ำกว่า),3P.4P
จัดอันดับปัจจุบัน	16A-3200A
โหมดการทำงาน	R (เริ่มต้นเองซ้ำ), S (ทำซ้ำตัวเอง/สแตนด์บาย), B (ลำดับความสำคัญทุกทาง), หมายเหตุ: ทำซ้ำโดยค่าเริ่มต้นจากโรงงาน
ฟังก์ชั่นเสริม	F (กริด - รุ่น), T (การสื่อสาร)





		FMQ4G-32NA	FMQ4G-63NA	FMQ4G-125NA
จัดอันดับการดำเนินงานปัจจุบัน (A)		16,20,25,32	40,50,63	80,100,125
พิกัดกระแสไฟควบคุม (A)		5
จัดอันดับระยะเวลาสั้นทนต่อกระแส (kA)		10
จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า (kV)		8
ใช้หมวดหมู่		AC-33B
	เครื่องกล	20000
	ไฟฟ้า	6000
จำนวนเสา		2P 3P 4P	2P 3P 4P	2P 3P 4P
น้ำหนัก (กิโลกรัม)		4.2 4.7 5.2	4.2 4.7 5.2	5 5.5 6.5
รอบการทำงาน (วินาที/ครั้ง)		10
