อุตสาหกรรม EDI Osmotic Module Reverse Osmosis Ultra-pure Water Treatment Equipment System Machine อุปกรณ์ในการรักษาน้ําที่บริสุทธิ์ E-Cell-3X
EDI ใช้ธาตุสับเปลี่ยนยอนแบบดั้งเดิม และเยื่อสับเปลี่ยนยอนเพื่อกําจัดสารปนเปื้อน รวมถึงสารปนเปื้อนที่ไม่ได้ชาร์จหรือชาร์จเล็กน้อยในน้ําอาหาร เช่น ซิลิก้าและโบรอนข้อดีที่ใหญ่ที่สุดคือเทคโนโลยี EDI ใช้กระแสไฟฟ้าแบบตรง เพื่อขับเคลื่อนสารพิษออกจากน้ําอาหาร และผ่านเยื่อแลกเปลี่ยนยอนเข้าไปในช่องคอนเซ็นเตอร์กระแสตรงยังแยกน้ําออกเป็นไอออนไฮโดรเจนและไฮโดรซิล ซึ่งทําหน้าที่เป็นตัวแทนการฟื้นฟูต่อเนื่องเพื่อไม่ให้สารปนเปื้อนสะสมขึ้นบนธาตุแลกเปลี่ยนไอออนEDI สามารถผลิตน้ําความบริสุทธิ์สูงและความบริสุทธิ์สูงอย่างต่อเนื่องและคาดเดาได้ ด้วยคุณภาพเท่ากันหรือดีกว่าการแลกเปลี่ยนยอนที่ผสมผสาน.
E-Cell*-3X ได้ถูกออกแบบมาเพื่อ:
l จําหน่ายน้ําที่บริสุทธิ์มากสําหรับการใช้งานในอุตสาหกรรมรวมถึงพลังงาน, โครงการครึ่งนํา และอุตสาหกรรมทั่วไป
l ผลิตน้ําคุณภาพผสมผสานอย่างต่อเนื่อง
l ไม่จําเป็นต้องมีสารคัดหรือกรดในการฟื้นฟูของธ อร์แลกเปลี่ยนยอนภายในค้อน
ฉันจะไม่มีการรั่วไหล รับประกัน
l ปฏิเสธการฉีดน้ําเกลือ และการระบายตัวใหม่ของสารประกอบ โดยทําให้การออกแบบระบบง่ายขึ้น
การใช้งานทั่วไป
l มิโครอิเล็กทรอนิกส์
l การผลิตพลังงาน (NOx, เบอร์ฟู้ด)
l อุตสาหกรรมทั่วไป

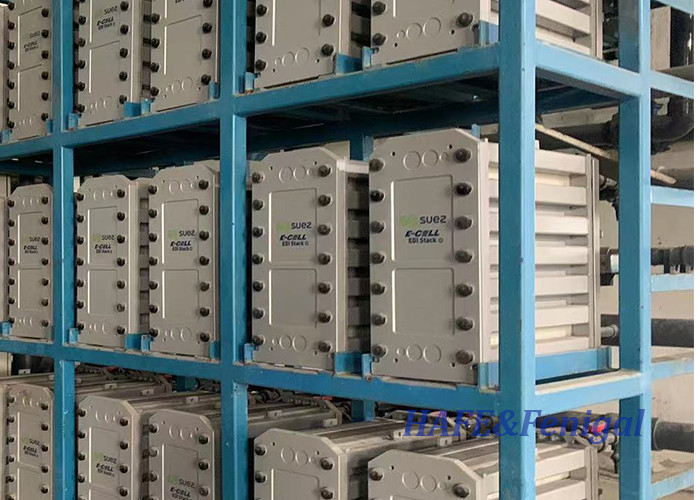

E-Cell*-3X, 1 ถึง 12 ค้อน
ลักษณะของระบบพื้นฐาน
■ ECell3X ระบบที่มี 1 ถึง 12 สตั๊กสําหรับระยะระดับการไหลของ 15 ∼ 336 gpm (3.4 - 76.3 m3/h)
l เครื่องปรับที่เข้ากันได้กับ 400VAC และ 50Hz หรือ 460VAC และ 60Hz
l ติดตามกระแสไฟฟ้าแบบเดี่ยว
l เครื่องส่งกระแสและความดัน ความสามารถในการเชื่อมต่อกับระบบ SCADA
ตัวเลือกระบบ
อัลเลน แบรดลี่ย์ มิกรอล็อกซ์ พีแอลซี พร้อมอีเทอร์เน็ต
n รวมถึง Veolia 6 ช่อง HMI QuickPanel Color View
l NEMA 4 ตู้ปลายทาง - การถอนของ PLC & HMI และสายไฟทั้งหมดจบที่ตู้ปลายทาง
l เครื่องมือมาตรฐาน
n เซ็นเซอร์การไหลของ Burkert Paddlewheel บน Dilute, Concentrate และ Electrode Outlet
n เครื่องส่งแรงดัน Burkert ในทุกสายน้ํา
n เครื่องวิเคราะห์การนําไฟ Burkert และเซ็นเซอร์บน Dilute Outlet
l เครื่องมือพรีเมียม
n เครื่องส่งกระแสหมอก Rosemount ใน Outlet ของ Dilute และ Concentrate
n เซนเซอร์การไหลของ Burkert Paddlewheel บน Electrode Outlet
n เครื่องส่งแรงดัน Burkert ในทุกสายน้ํา
n เครื่องวิเคราะห์การนําไฟ Rosemount และเซ็นเซอร์บน Dilute Outlet
l วาล์วเลี้ยวช่องเข้า
n เครื่องมือมาตรฐาน: Burkert
n เครื่องมือพรีเมียม: โรซมอนท์
l ชุดแปลง ANSI เป็น DIN
| ความต้องการน้ําอาหาร |
| จํานวนอะนิออนที่เปลี่ยนได้ทั้งหมด |
< 25.0 ppm |
| (ในรูปของ CaCO3) (TEA) รวม CO2 ตามคํานวณของ ECcalc pH |
4 ¢ 11 |
| ความแข็ง |
< 1.0 ppm (ในรูปของ CaCO3) |
| ซิลิกา (ปฏิกิริยา) |
< 1.0 ppm |
| SDI (15 นาที) |
< 1 |
| TOC |
< 0.5 ppm |
| คลอรีนทั้งหมด |
< 0.05 ppm |
| Fe, Mn, H2S |
< 0.01 ppm |
| ปริมาตรการทํางาน |
| คุณภาพของผลิตภัณฑ์ที่ออก (ลด) |
> 16 MOhm-cm |
| การรับประกันสินค้าซิลิก้า Outlet |
ลดเหลือ < 5ppb |
| การฟื้นฟู |
สูงสุด 95% |
| อุณหภูมิ |
40 ถึง 104oF (4.4 ถึง 40oC) |
| ความดันอาหาร |
60 ถึง 100 psi (4.1 ถึง 6.9 bar) |
| การลดความดัน |
20 ถึง 40 psi (1.4 ถึง 2.8 บาร์) |
| ความดันทางเข้า |
460VAC 60Hz, 400VAC 50Hz |
| วัสดุการก่อสร้างและการจัดอันดับ |
| กรอบปั่น |
เหล็กคาร์บอนสี |
| ท่อระบายน้ํา |
ช. 80 PVC |
| การปรับปรุงท่อ |
ช. 80 PVC |
| เครื่องลัด |
ANSI |
| เครื่องปรับ |
NEMA 4 |
| แผ่นควบคุม |
NEMA 4 |
| พลังงานของแผ่นควบคุม |
24VDC |
หมายเหตุ:
1.ผลประกอบการจริงอาจแตกต่างกันขึ้นอยู่กับสภาพของสถานที่. โปรแกรมการคาดการณ์ Winflows ส่งเสริมเพื่อตรวจสอบคุณภาพน้ําผลิตภัณฑ์ที่คาดหวังและการรับประกันการทํางานของซิลิก้าที่นําเสนอสําหรับเงื่อนไขการออกแบบสําหรับการได้รับโบรอน หรือการรับประกันอื่นๆ ติดต่อ Veolia
2ความดันในช่องเข้าถูกกําหนดโดยความต้องการความดันด้านล่างของกระแสผลิตภัณฑ์และความเข้มข้น การเลือกการทํางานแบบตรงข้ามกระแสหรือร่วมกระแส และการลดความดันของสตัค
3ณ ระดับการไหลของนามinali และ 25 °C. โปรแกรมการฉาย Winflows ที่ระบุการตรวจสอบสภาพการออกแบบ
4อ้างอิงจากโปรแกรมการฉายผล Winflows และคู่มือเจ้าของ E-Cell Stack เพื่อตรวจสอบรายละเอียดของน้ําอาหารสําหรับสภาพการออกแบบ
5. TEA (ppm เป็น CaCO3) - อานิออนที่สามารถแลกเปลี่ยนได้ทั้งหมด, นี้แสดงความเข้มข้นของอานิออนทั้งหมดที่มีอยู่ในน้ําอาหารรวมถึงส่วนร่วมจาก OH-, CO2 และ SiO2ต้องใช้ลมไหลเข้าเพื่อยืนยันว่าน้ําอาหาร TEA เป็นที่ยอมรับในการใช้งานเฉพาะเจาะจงค่าตารางคือการไหลของขั้นต่ําและอุณหภูมิสูงสุด
6. 1.0 ppm ในฐานะ CaCO3 ปริมาตรความแข็งของน้ําสูบใช้สําหรับการทํางานแบบแบบสัดส่วนแบบปกติเท่านั้น ความแข็งของน้ําสูบที่ได้รับอนุญาตลดลงเป็น 0.1 ppm ในฐานะ CaCO3 ในการทํางานแบบสัดส่วน
7. ขั้นต่ําของซิลิก้าที่อนุญาตลดลงเหนือระบายนามิชั่น. ขั้นต่ําของซิลิก้าที่อนุญาตลดลง 0.5 ppm กับความแข็งของน้ําอาหารที่มากกว่า 0.5 ppm ในฐานะ CaCO3
8. ปริมาณโบรอนในอาหารจํากัด 0.3 ppm ในฐานะ B ทุกครั้งที่มีความจําเป็นในการรับประกันซิลิก้าหรือความจําเป็นในการรับประกันความต้านทานมากกว่า 10 MOhm-cmเนื่องจากปริมาณโบรอนที่สูงขึ้น อาจส่งผลกระทบต่อการทํางานถ้าไม่มีข้อตกลงนี้ ปริมาณจํากัดคือ 1.0 ppm โบอร์น
9- ออสโมซิสกลับ (RO) หรือน้ําอาหารที่เท่าเทียมกัน: RO ให้น้ําอาหาร EDI ที่ไม่มีอนุภาค, วัตถุคอลโลอยด์และสารอินทรีย์ที่มีน้ําหนักโมเลกุลสูงซึ่งสามารถทําให้สื่อแลกเปลี่ยนยอนสกปรกคุณภาพการเจาะเข้าไปของ RO ได้ถูกกําหนดขึ้น เนื่องจาก EDI stacks มีพื้นที่ที่บรรจุของสื่อแลกเปลี่ยนอิโอนที่ไม่สามารถถูกล้างกลับ / น้ําย่อยเพื่อกําจัดสารอนุภาคระบบที่มีระบบเปิดระหว่างระบบ RO (หรือแหล่งอื่น) และ E-Cell (ex. ถัง, decarbonator) ต้องติดตั้งเครื่องกรองก่อน E-Cell เพื่อป้องกัน E-Cell จากการปนเปื้อนด้วยสารฝุ่นเครื่องกรองที่สมบูรณ์แบบ 5 μm หรือ 1 μm นิเมนอลจะยอมรับได้.
10. APHA - มาตรฐานสี / ระดับสีชื่อสําหรับสมาคมสุขภาพประชาชนอเมริกันและนิยามโดย ASTM D1209.Veolia Water Technologies
