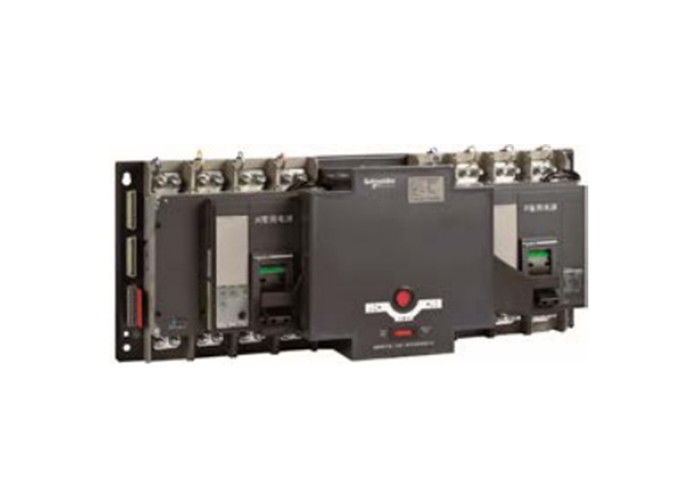

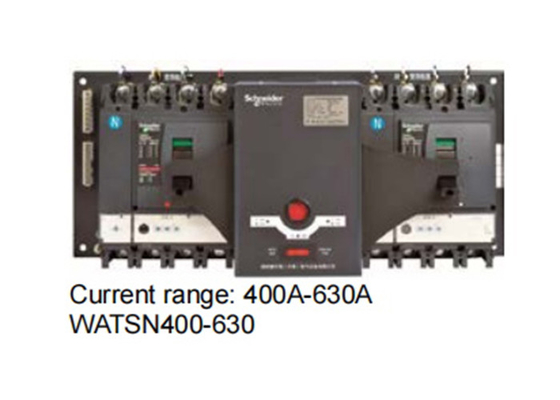

ประเภท CB เครื่องปรับเปลี่ยนอัตโนมัติที่มีการปลดกระแสไฟฟ้าเกินระดับและกระแสไฟฟ้าระดับ WATSN-800

รูปแบบและรายละเอียด คุณสมบัติไฟฟ้าที่กําหนดตาม IEC 60947-6-1&GB1404811				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
จํานวนเสา				34	3,4	34	34
เครื่องควบคุม
ประเภท A				■	■	■	■
ประเภท B					■	■	■
ประเภท D
ส่วนประกอบการขับเคลื่อน				NS-N,NS-H
ความแรงปัจจุบัน (A)	ใน			800	1000	1250	1600
ความดันการกันไฟฟ้าระดับชื่อ V)	ยู			800	800	800	800
ความดันต่อต้านแรงกระแทก (kV)	ยูเอ็มเอฟ			8	8	8	8
ปริมาณการดําเนินงาน (V)	ยูเอ	AC50Hz		415	415	415	415
ความสามารถในการหักสุด	Icu	AC50Hz	220/240V	50/70	50/70	50/70	50/70
(kA ค่าจริง)			380/415V	50/70	50/70	50/70	50/70
ความสามารถในการทําลายการทํางาน	Ics	(% 1cu)		75%	75%	75%	75%
ฟังก์ชันการแยก				■	■	■	■
ความทนทานทางกล	(??)			10000	10000	10000	10000
ความทนทานทางไฟฟ้า	(??)	AC50Hz 440V-ใน		5000	5000	4000	2000
ระยะเวลาขั้นต่ําในการโอนสัมผัส	(**)	S		2.5	2.5	2.5	2.5
การป้องกันและวัด
หน่วยควบคุมที่เปลี่ยนกันได้	การปล่อยร่วม (มาตรฐาน)			ไมค์20	ไมค์20	ไมค์20	ไมค์20
	การปล่อยร่วม (มาตรฐาน)			ไมค์ 50	ไมค์ 50	ไมค์ 50	ไมค์ 50
การติดตั้งและเชื่อมต่อ
การติดตั้ง / การเชื่อมต่อด้านหน้าของแผ่น	(***)				■	■	■
อุปกรณ์ช่วยติดตามและแสดงสัญญาณ
สัญญาณการตอบสนองตําแหน่ง					■	■	■
ฟังก์ชันการเชื่อมต่อป้องกันไฟ					■	■	■
สัญญาณการตอบสนองสัญญาณเตือน					■	■	■









หมายเหตุ:
ประเภทเครื่องควบคุมประกอบด้วย: A - ประเภทเทอร์มินัล; B - ประเภทเบสสิค; D - ประเภทสมาร์ท
ระดับกระแสไฟฟรม: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
ปัจจุบันระดับ: ขึ้นอยู่กับระดับกรอบที่แตกต่างกัน, การปลดปล่อยถูกเลือกโดยผู้ใช้ (โดยการอ้างอิงไปยัง NSX / NS ตัวอย่างเครื่องตัดวงจร)
จํานวนเสาที่สามารถเลือกได้: 2 (เฉพาะสําหรับ iC65 ซีรีส์) 3, 4 (ทุกซีรีส์)
อุปกรณ์ไฟฟ้า ประเภท: CB - พร้อมป้องกันการตัดสั้นและการอ้วน
รูปแบบการทํางาน: R - การเปลี่ยนอัตโนมัติและการฟื้นฟูอัตโนมัติ; S - การเปลี่ยนอัตโนมัติโดยไม่ต้องฟื้นฟูอัตโนมัติ;
ฟังก์ชันเพิ่มเติม: X- การเชื่อมต่อป้องกันไฟ; F- สัญญาณการตอบสนอง; I - โมดูลการติดตามปัจจุบัน (มีให้บริการสําหรับตัวควบคุมประเภท D เท่านั้น)
การปล่อย Class CB การปล่อยที่มีช่วงการป้องกันที่แตกต่างกัน สามารถเลือกได้ตามความต้องการของผู้ใช้
*: สามารถนํามาใช้วิธีการติดตั้งได้สองแบบ: การติดตั้งเครื่องมือและการติดตั้งแผ่น
กรุณาเพิ่มข้อตักเตือนถ้าต้องการการติดตั้งแพเนล iC65 สินค้าไม่สนับสนุน
เครื่องควบคุมที่ติดตั้งบนแผ่น
**: F- ปฏิกิริยาสัญญาณฟังก์ชัน (รวมถึงการตอบสนองตําแหน่งและการตอบสนองสัญญาณเตือน, กรุณาเพิ่มข้อความอธิบาย หากจําเป็น)ผลิตภัณฑ์ชุด 800-1600A ประกอบด้วยกลุ่มการตอบสนองตําแหน่งและกลุ่มการตอบสนองสัญญาณเตือนเป็นมาตรฐานสําหรับผลิตภัณฑ์กระแส 63A และต่ํากว่านี้ มีเพียงกลุ่มการตอบสนองตําแหน่งเท่านั้น
