| รุ่น: |
E-CELL-3X มาตรฐาน |
อัตราการไหลของน้ํา: |
5m3/hr |
| ระยะความเร็วการไหลของน้ํา: |
2.27-6.36m3/hr |

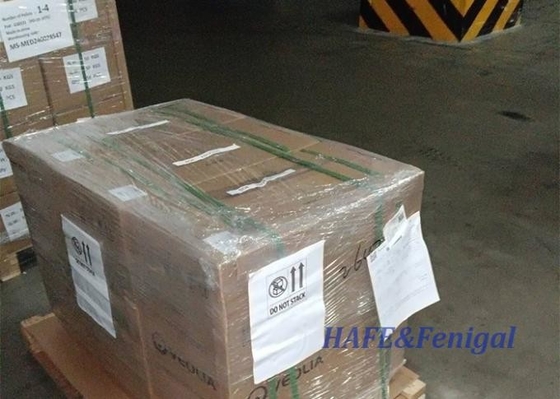

น้ําหนักการส่ง: |
150 กก. |
| ความดันในการเข้าน้ํา |
4.8-6.9bar (70-100psi) |
ความดันลดลงที่อัตราการไหลของมาตรฐาน |
1.4-2.4bar (20-35psi) |
| ขนาด (W × H × D) |
30cm × 61cm × 48cm(12×24×19) |
ซิลิคอน (SiO2) ขึ้น t |
99% |
หน่วย E-CELL-3X อุตสาหกรรม Electrodeionization (EDI)
SUEZ High Purity Water Preparation Equipment EDI Module E-CELL-3X เป็นโมดูลประกอบด้วยอิเล็กตรอน (EDI) ที่ใช้กระแสไฟฟ้าในการประกอบและเคลือบน้ําออสโมซิสกลับน้ําที่ผลิตจาก E-CELL-3X เป็นน้ําที่บริสุทธิ์มากซึ่งเหมาะสําหรับอุตสาหกรรมที่ต้องการมากที่สุดที่มีความต้องการคุณภาพน้ําในปัจจุบันโมดูล EDI ของอเมริกัน GE E-CELL-3X ใช้เทคโนโลยีแบบโมดูล และสามารถปรับตัวให้กับความต้องการในการบําบัดน้ําที่หลากหลาย โดยการจับคู่จํานวนโมดูลที่แตกต่างกันปัจจุบัน เทคโนโลยีแบบโมดูลนี้ได้กลายเป็นมาตรฐานทางเทคนิค มันให้การรับประกันอย่างแข็งแกร่งสําหรับการผลิตน้ําความบริสุทธิ์สูงในอุตสาหกรรม เช่น การผลิตพลังงานสารเคมีละเอียดและยา
คําอธิบายและการใช้

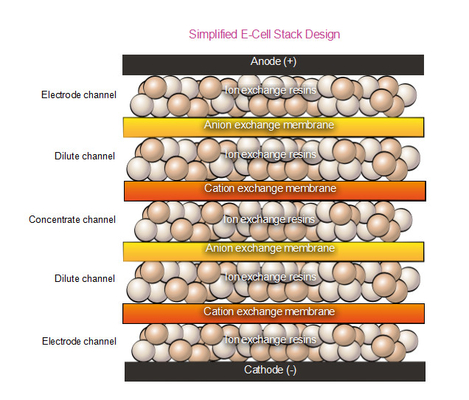

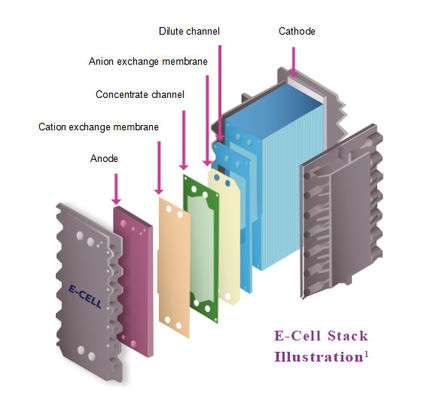

EDI ผสมผสานธาตุแลกเปลี่ยนไอออนแบบดั้งเดิม กับเทคโนโลยีการชําระไฟฟ้าแบบอินทรีย์ เพื่อกําจัดไอออนที่เป็นมลพิษจากน้ํา Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberในขณะเดียวกันกระแสไฟตรงสามารถทําให้โมเลกุลน้ําเป็นไอออนไฮโดรเจนและไอออนไฮโดรออกไซด์ และสร้างใหม่เรื่อยๆEDI สามารถผลิตน้ําความบริสุทธิ์สูงได้อย่างต่อเนื่องและคาดเดาได้.
มาตรฐานคุณภาพ
มีเครื่องหมาย CE, UL และ CSA; ผลิตในสถานที่ได้รับการรับรอง ISO 9001: 2000
คุณสมบัติการทํางานของโมดูล EDI E-CELL-3X
• ความต้านทาน: มากกว่า 16 MΩ.cm
• โซเดียม: ต่ํากว่า 3 ppb
• การกําจัดซิลิก้า (SiO2): สูงสุด 99% หรือมีน้ําเสียน้อยกว่า 5 ppb
• การกําจัดโบรอน: กว่า 95%
• การฟื้นฟู: สูงสุด 95%
• การไหลของสารประกอบ: ตรงข้ามกับการไหลของน้ํา
• โวลเตจ: 0 - 300 VDC
• ความเข้มข้นของปัจจุบัน: 0 - 5.2 ADC
• ความดันทางเข้า: 4.8 - 6.9 bar 70 - 100 psi
• ความดันลดลงในระดับการไหลผ่านมาตรฐาน: 1.4 - 2.4 bar 20 - 35 psi

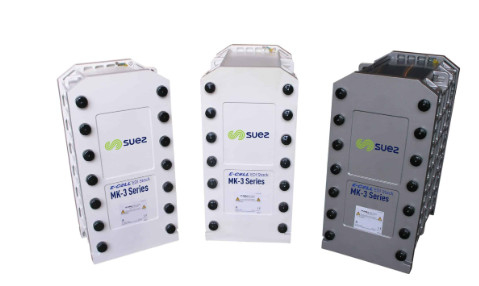

ภาพต่อไปนี้แสดง GE, Suez และ Veolia จากซ้ายไปขวา (ผลิตภัณฑ์เดียวกันทั้งหมด)ไวโอเลีย (Veolia)โมดูล EDI)
สถานการณ์การใช้งานทั่วไป
น้ําผลิตจาก E-Cell-3X สามารถใช้ได้อย่างน่าเชื่อถือ เพื่อตอบสนองกับการใช้งานน้ําที่บริสุทธิ์มากที่สุดในปัจจุบัน
- น้ําที่บริสุทธิ์มากสําหรับล้างชิปครึ่งตัวนําแสงอาทิตย์ และอุปกรณ์ไมโครเอเล็คทรอนิกส์อื่นๆ
- น้ําปริมาณที่ถูกกําจัดจากธาตุสําหรับเครื่องปั่นความดันสูงในโรงไฟฟ้าและสถานที่อุตสาหกรรมหนักอื่น ๆ
- น้ําที่บริสุทธิ์มากสําหรับการผลิตไฮโดรเจนสีเขียวในเครื่องประกอบไฟฟ้า
เพื่อความง่ายในการออกแบบและความมั่นใจมากขึ้นในแอพลิเคชั่น EDI ของคุณ เราให้การคาดการณ์และการรับประกันผลการทํางานของ E-Cell ซึ่งคุณสามารถได้รับผ่านโปรแกรม Winflows* หรือโดยติดต่อเรา
การประกันคุณภาพ
- CE, RoHS, CSA & EAC มีเครื่องหมาย
-ผลิตในสถานที่ ISO 9001 และ ISO 14001
-ได้รับการรับรองจาก UKCA
- E-Cell-3X Stacks ได้รับการรับรองจากสภาอาหารและโภชนาการอิสลามแห่งอเมริกา (IFANCA®)
| E-Cell-3X สตั๊ก รายละเอียด |
| นาม การไหล |
5.0 m3/h (22 gpm) |
| การไหล อัตรา ระยะทาง |
2.3 ละ 6.4 m3/h (10 ราคา 28 gpm) |
| การขนส่งทางเรือ น้ําหนัก |
165 กก (364 ปอนด์) |
|
ขนาด
(ความกว้าง x ความสูง x ความลึก)
|
30 cm x 61 cm x 72 ซม. 12 x 24 x 29 |
| สินค้า น้ํา คุณภาพหมายเหตุ 1 |
| การรับประกัน มี |
| ความต้านทาน |
≥ 16 โมม...cm |
| โซเดียม |
≤ 3ppb |
| ซิลิกา (SiO2) |
ในฐานะ ต่ํา ในฐานะ 5ppb |
| โบรออน |
ในฐานะ ต่ํา เป็น 008 ppb |
| แบบปกติ การกําจัด ประสิทธิภาพ |
| โซเดียม |
≥ 990.9% การกําจัด |
| ซิลิกา (SiO2) |
ขึ้นไป ถึง 99% การกําจัด |
| โบรออน |
ขึ้นไป ถึง 96% การกําจัด |
| การดําเนินงานปริมาตร |
| การฟื้นฟู |
ขึ้นไป ถึง 97% |
| โวลเตชั่น |
0 ¥ 400 VDC |
| แอมเปอร์เรจ |
0-5 บาท2 ADC |
| ช่องเข้า ความดัน หมายเหตุ 2 |
≤ 6.9 บาร์ (100 psi) |
| ความดัน ปล่อย หมายเหตุ 3 |
1.4 ครับ8 บาร์ (20 ¢40 psi) |
| อาหาร น้ํา รายละเอียด หมายเหตุ 4 |
|
จํานวนอะนิออนที่เปลี่ยนได้ทั้งหมด
(TEA เป็น CaCO3)หมายเหตุ 5
|
≤ 65 ppm
|
| ความสามารถในการนําไฟ |
≤ 112μS/cm |
| อุณหภูมิ |
4.4 ̊40 ̊C (40 ̊104 F) |
| ความแข็งรวม (เป็น CaCO)3)หมายเหตุ 6 |
≤ 1.0ppm |
| ซิลิกา (SiO)2)หมายเหตุ 7 |
≤ 1.0ppm |
| รวม สินค้าอินทรีย์ คาร์บอน (TOC เป็น C) |
≤ 0.5ppm |
| รวมคลอรีน |
≤ 0.05 ppm |
| เฟ Mn H2S |
≤ 0.01 ppm |
| โบรออน หมายเหตุ 8 |
≤ 1.0ppm |
| pH |
4 ถึง11 |
| น้ํามัน &ไขมัน |
ไม่มี สามารถตรวจสอบได้ |
| อนุภาค หมายเหตุ 9 |
ROผ่าน |
| การออกซิเดน เจ้าหน้าที่ |
ไม่มี สามารถตรวจสอบได้ |
| สี หมายเหตุ 10 |
≤ 5APHA |
หมายเหตุ:
1ผลงานจริงอาจแตกต่างกันขึ้นอยู่กับสภาพของสถานที่ ดูโปรแกรมการคาดการณ์ Winflows เพื่อตรวจสอบคุณภาพน้ําของผลิตภัณฑ์ที่คาดหวังและความต้านทานการรับประกันการทํางานของโซเดียมและซิลิก้าที่ให้บริการในสภาพการออกแบบติดต่อเราสําหรับบอร์อน หรือการรับประกันอื่น ๆ
2ความดันในช่องเข้าถูกกําหนดโดยความต้องการความดันด้านล่างของกระแสผลิตภัณฑ์และสารประกอบ, การเลือกการทํางานแบบตรงข้ามหรือพร้อมกับกระแส, และการลดความดันของสตัค.
3. ในระดับการไหลของนามinali และ 25 °C ดูโปรแกรมการคาดการณ์การไหลของ Winflows เพื่อตรวจสอบสภาพการออกแบบ
4อ้างอิงจากซอฟต์แวร์การคาดการณ์การไหลเวียนและคู่มือการใช้งาน E-Cell Stack เพื่อตรวจสอบรายละเอียดของน้ําอาหารในสภาพการออกแบบ
5. TEA (ppm เป็น CaCO3) - อานิออนที่สามารถแลกเปลี่ยนได้ทั้งหมด นี่คือปริมาณปริมาณของอานิออนทั้งหมดในน้ําอาหาร รวมถึงส่วนที่มาจาก OH, CO2 และ SiO2ต้องใช้ลมไหลเข้าเพื่อยืนยันว่า TEA ของน้ําอาหารเป็นที่ยอมรับในสภาพการทํางานของแอปพลิเคชั่นที่ได้รับการกําหนดค่าตารางถูกนํามาให้ในระดับระบายน้ําขั้นต่ําและอุณหภูมิสูงสุด
6. ขั้นต่ําความแข็งของน้ําสูบ 1.0 ppm ในฐานะ CaCO3 เป็นเพียงสําหรับการทํางานแบบแบบสแตนดาร์ทคอนเตอร์คอร์เรนต์เท่านั้น. ภายใต้การทํางานแบบร่วมกับกระแสไฟฟ้า, ความแข็งของน้ําสูบที่อนุญาตจะลดลงเป็น 0.1 ppm ในฐานะ CaCO3
7. ในอัตราที่เกินระดับการไหลผ่านนามิชนัล ปริมาณซิลิก้าที่อนุญาตจะลดลง เมื่อความแข็งของน้ําอาหารเกิน 0.5ppm ในรูปของ CaCO3 ปริมาณซิลิก้าที่อนุญาตจะลดลง 0.5ppm
8เมื่อมีความจําเป็นในการรับประกันซิลิก้าหรือความจําเป็นในการรับประกันความต้านทานมากกว่า 10 MOhm-cm ระดับสารบอร์ในอาหารจํากัด 0.3 ppm ใน B เนื่องจากระดับสารบอร์ที่สูงกว่าอาจส่งผลกระทบต่อผลงาน.ในกรณีที่ไม่มีข้อบังคับเหล่านี้ ขีดจํากัดคือ 1.0 ppm โบอร์น
9ออสโมซิสกลับ (RO) หรือน้ําอาหารที่เท่าเทียมกัน: RO ให้น้ําอาหารให้กับ EDI ซึ่งมีส่วนที่สําคัญที่ไร้สารอนุภาค, วัสดุ colloidal,และสารอินทรีย์ที่มีน้ําหนักโมเลกุลสูง ที่อาจทําให้สื่อแลกเปลี่ยนอิโอนสกปรกเนื่องจาก EDI stack มีแผ่นสื่อแลกเปลี่ยนไอออนที่บรรจุไว้ที่ไม่สามารถล้างกลับ / น้ําย่อยเพื่อกําจัดปริมาณอนุภาค ดังนั้นคุณภาพของ RO permeate ต้องถูกระบุระบบที่มีระบบเปิดระหว่างระบบ RO (หรือแหล่งอื่น) และ E-Cell (e)เช่น ถังเก็บของ, decarbonator) ต้องมีกรองติดตั้งอยู่ตรงหน้า E-Cell เพื่อป้องกัน E-Cell จากการปนเปื้อนด้วยสารอนุภาคเครื่องกรองที่สมบูรณ์แบบ 5μm หรือ เครื่องกรองที่มีชื่อเสียง 1μm ถูกยอมรับ.
APHA - มาตรฐานสี / ระดับที่ตั้งชื่อมาจากสมาคมสุขภาพประชาชนอเมริกันและนิยามโดย ASTM
สําหรับรูปแบบเพิ่มเติม โปรดคลิก:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
ตัวอย่างการทํางานของเทคโนโลยี E-Cell EDI
เทคโนโลยี E-Cell EDI ได้ถูกนําไปใช้อย่างสําเร็จในอุตสาหกรรมต่าง ๆ เช่น พลังงาน น้ํามัน เคมี, เหล็ก, ยาและอิเล็กทรอนิกส์
สําหรับกรณีการสมัคร กรุณาคลิก:https://www.fgwater.com/Industries/
