MK-7 ออกแบบมาเพื่อ:
• ให้น้ําที่บริสุทธิ์มากสําหรับอุตสาหกรรมรวมถึงพลังงานและอุตสาหกรรมทั่วไป
• ผลิตน้ําที่มีคุณภาพผสมกันอย่างต่อเนื่อง
• ไม่ต้องใช้สารค้อนหรือกรดในการฟื้นฟูของธาตุแลกเปลี่ยนยอนภายในค้อน
• รับประกันว่าไม่รั่ว
• ลดการฉีดน้ําเกลือ และการหมุนเวียนของสารประกอบใหม่ ทําให้การออกแบบระบบง่ายขึ้น
คําอธิบายและการใช้
MK-7 เป็นกระแทกไฟฟ้าประกอบไอโอไนส์ (EDI) กระแสสูงที่ใช้กระแสไฟฟ้าในการประกอบไอโอไนส์และเคลือบน้ําผ่านออสโมสกลับ (RO)น้ําจากผลิตภัณฑ์ MK-7 อยู่ที่ระดับความบริสุทธิ์สูง ที่จําเป็นสําหรับการใช้งานที่ยากที่สุดในปัจจุบัน.
การใช้งานทั่วไป
• การผลิตพลังงาน
• อุตสาหกรรมทั่วไป
รายละเอียด
| ผู้ผลิต |
ซูเอซ |
| ซีรี่ย์ |
E-Cell |
| เลขรุ่น |
MK-7 |
| เลขส่วน |
MK-7 |
| การใช้งาน |
ผลประกอบทั่วไป
ความต้านทาน: > 16 MOhm-cm
โซเดียม: < 3 ppb
การกําจัดซิลิก้า (SiO2): สูงสุด 99% หรือ < 5 ppb
การกําจัดโบรอน: > 95%
ปริมาตรการทํางาน
การฟื้นฟู: สูงถึง 97%
การไหลผ่านของสารประกอบ (เทียบกับการไหลผ่านของผลิตภัณฑ์): แค่นเตอร์คอร์เรนท์ ความแข็งแรง > 0.10 ppm เป็น CaCO3
โลตติจ: 0 ∼ 300 VDC
แอมเปเรจ: 0 ∙ 5.2 ADC
ความดันทางเข้า: 3.1 ราคา 6.9 บาร์ 45 ราคา 100 psi
ความดันลด: 1.4 ราคา 2.8 บาร์ 20 ราคา 40 psi |
| คําอธิบาย |
ระดับความเร็ว: 25 gpm
ระยะอัตราการไหล: 18 ∼ 34 gpm (4.2 ∼ 7.8 m3/hr)
ความไหลสูงสุด: 34 gpm |
| น้ําหนักการส่ง |
300 ปอนด์ (137 kg) |
| ความยาวรวม |
ขนาด 26 นิ้ว (66 ซม.) |
| ความกว้างโดยรวม |
12 นิ้ว (30 ซม.) |
| ความสูงโดยรวม |
ขนาด 24" (61 ซม.) |

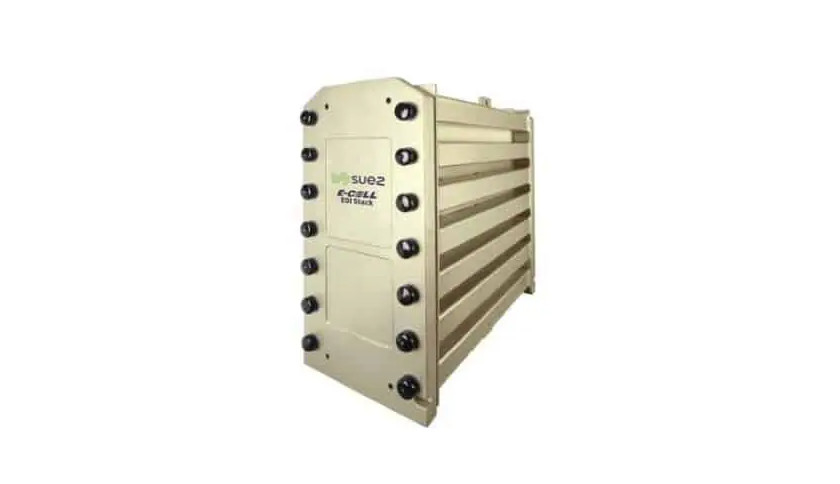

ภาพต่อไปนี้แสดง GE, Suez และ Veolia จากซ้ายไปขวา (ผลิตภัณฑ์เดียวกัน: MK-7 EDI Stack)
การใช้งานทั่วไป
น้ําผลิตจาก E-Cell MK-7 สามารถพึ่งพาในการตอบสนองการใช้งานน้ํา ultrapure ที่ต้องการมากที่สุดในวันนี้ เช่น:
- น้ําปนเปื้อนสําหรับเครื่องปนเปื้อนความดันสูงในโรงไฟฟ้าและสถานที่อุตสาหกรรมหนักอื่น ๆ
- น้ําที่บริสุทธิ์มากสําหรับล้างแผ่นแสงอาทิตย์ และเครื่องมืออิเล็กทรอนิกส์อื่นๆ
- น้ําที่บริสุทธิ์มากสําหรับการผลิตไฮโดรเจนสีเขียว
การประกันคุณภาพ
- มีตรา CE, RoHS, CSA และ EAC
- ผลิตในสถานที่ ISO 9001 และ ISO 14001
- ได้รับการรับรองจาก UKCA
- E-Cell MK-7 Stacks ได้รับการรับรอง Halal จากสภาอาหารและโภชนาการอิสลามแห่งอเมริกา (IFANCA®)
| E-Cell MK-7 สตั๊กรายละเอียด |
| นาม การไหล |
7.0 m3/h (31 gpm) |
| การไหล อัตรา ระยะทาง |
4.2 7.8 m3/h (18 รางวัล 34 gpm) |
| การขนส่งทางเรือ น้ําหนัก |
165 กก (364 ปอนด์) |
|
ขนาด
(ความกว้าง x ความสูง x ความลึก)
|
30 cm x 61 cm x 74 cm
12 x 24 x 30 บาท
|
| สินค้า น้ํา คุณภาพหมายเหตุ 1 |
| การรับประกัน มี |
| ความต้านทาน |
≥ 16 โมม...cm |
| โซเดียม |
≤ 3ppb |
| ซิลิกา (SiO2) |
ในฐานะ ต่ํา ในฐานะ 5 ppb |
| แบบปกติ การกําจัด ประสิทธิภาพ |
| โซเดียม |
≥ 990.9% การกําจัด |
| ซิลิกา (SiO2) |
ขึ้นไป ถึง 99% การกําจัด |
| การดําเนินงานปริมาตร |
| การฟื้นฟู |
ขึ้นไป ถึง 97% |
| โวลเตชั่น |
0 ¥ 400 VDC |
| แอมเปอร์เรจ |
0-5 บาท2 ADC |
| ช่องเข้า ความดัน หมายเหตุ 2 |
≤ 6.9 บาร์ (100 psi) |
| ความดัน ปล่อย หมายเหตุ 3 |
2.4 ครับ4 บาร์ (35?? 50 psi) |
| อาหาร น้ํา รายละเอียด หมายเหตุ 4 |
|
จํานวนอะนิออนที่เปลี่ยนได้ทั้งหมด
(TEA เป็น CaCO3)หมายเหตุ 5
|
≤ 36 ppm
|
| ความสามารถในการนํา ค่าเทียบเท่า |
≤ 62μS/cm |
| อุณหภูมิ |
4.4 ̊40 ̊C (40 ̊104 F) |
|
ความแข็งรวม
(เป็น CaCO3)หมายเหตุ 6
|
≤ 1.0ppm |
| ซิลิกา (SiO)2)หมายเหตุ 7 |
≤ 1.0ppm |
| รวม สินค้าอินทรีย์ คาร์บอน (TOC เป็น C) |
≤ 0.5ppm |
| รวมคลอรีน |
≤ 0.05 ppm |
| เฟ Mn H2S |
≤ 0.01 ppm |
| โบรออน หมายเหตุ 8 |
≤ 1.0ppm |
| pH |
4 ถึง11 |
| น้ํามัน &ไขมัน |
ไม่มี สามารถตรวจสอบได้ |
| อนุภาค หมายเหตุ 9 |
ROผ่าน |
| การออกซิเดน เจ้าหน้าที่ |
ไม่มี สามารถตรวจสอบได้ |
| สี หมายเหตุ 10 |
≤ 5APHA |
หมายเหตุ:
1.ผลประกอบการจริงอาจแตกต่างกันขึ้นอยู่กับสภาพของสถานที่. โปรแกรมการคาดการณ์ Winflows ส่งเสริมเพื่อตรวจสอบคุณภาพน้ําผลิตภัณฑ์ที่คาดหวังและการรับประกันการทํางานของซิลิก้าที่นําเสนอสําหรับเงื่อนไขการออกแบบสําหรับการได้รับโบรอน หรือการรับประกันอื่นๆ ติดต่อ Veolia
2ความดันในช่องเข้าถูกกําหนดโดยความต้องการความดันด้านล่างของกระแสผลิตภัณฑ์และความเข้มข้น, การเลือกการทํางานแบบตรงข้ามกระแสหรือร่วมกระแส, และการลดความดันของสตัค
3ณ ระดับการไหลของนามinali และ 25 °C. โปรแกรมการฉายผล Winflows ที่ระบุการตรวจสอบสภาพการออกแบบ
4อ้างอิงจากโปรแกรมการฉายผล Winflows และคู่มือเจ้าของ E-Cell Stack เพื่อตรวจสอบรายละเอียดของน้ําอาหารสําหรับสภาพการออกแบบ
5. TEA (ppm เป็น CaCO3) - อานิออนที่สามารถแลกเปลี่ยนได้ทั้งหมด, นี้แสดงความเข้มข้นของอานิออนทั้งหมดที่มีอยู่ในน้ําอาหารรวมถึงส่วนร่วมจาก OH-, CO2 และ SiO2ต้องใช้ลมไหลเข้าเพื่อยืนยันว่าน้ําอาหาร TEA เป็นที่ยอมรับในการใช้งานเฉพาะเจาะจงค่าตารางคือการไหลของขั้นต่ําและอุณหภูมิสูงสุด
6. 1.0 ppm ในฐานะ CaCO3 ปริมาตรความแข็งของน้ําสูบใช้สําหรับการทํางานแบบแบบสัดส่วนแบบปกติเท่านั้น ความแข็งของน้ําสูบที่ได้รับอนุญาตลดลงเป็น 0.1 ppm ในฐานะ CaCO3 ในการทํางานแบบสัดส่วน
7. ปริมาณซิลิก้าที่ได้รับอนุญาตลดลงเกิน 5 m3/h การไหลผ่าน ปริมาณซิลิก้าที่ได้รับอนุญาตลดลงถึง 0.5 ppm กับความแข็งของน้ําอาหารที่มากกว่า 0.5 ppm ในฐานะ CaCO3
8. ปริมาณโบรอนในอาหารจํากัด 0.3 ppm ในฐานะ B ทุกครั้งที่มีความจําเป็นในการรับประกันซิลิก้าหรือความจําเป็นในการรับประกันความต้านทานมากกว่า 10 MOhm-cmเนื่องจากปริมาณโบรอนที่สูงขึ้น อาจส่งผลกระทบต่อการทํางานถ้าไม่มีข้อตกลงนี้ ปริมาณจํากัดคือ 1.0 ppm โบอร์น
9- ออสโมซิสกลับ (RO) หรือน้ําอาหารที่เท่าเทียมกัน: RO ให้น้ําอาหาร EDI ที่ไม่มีอนุภาค, วัตถุคอลโลอยด์และสารอินทรีย์ที่มีน้ําหนักโมเลกุลสูงซึ่งสามารถทําให้สื่อแลกเปลี่ยนยอนสกปรกคุณภาพการเจาะเข้าไปของ RO ได้ถูกกําหนดขึ้น เนื่องจาก EDI stacks มีพื้นที่ที่บรรจุของสื่อแลกเปลี่ยนอิโอนที่ไม่สามารถถูกล้างกลับ / น้ําย่อยเพื่อกําจัดปริมาณอนุภาคระบบที่มีระบบเปิดระหว่างระบบ RO (หรือแหล่งอื่น) และ E-Cell (ex. ถัง, decarbonator) ต้องติดตั้งเครื่องกรองก่อน E-Cell เพื่อป้องกัน E-Cell จากการปนเปื้อนด้วยสารซับซ้อนเครื่องกรอง 5 μm เสมอหรือ 1 μm เลขนามจะยอมรับได้.
10. APHA - มาตรฐานสี / ระดับสีชื่อสําหรับสมาคมสาธารณะสุขภาพอเมริกันและนิยามโดย ASTM D1209
สําหรับรูปแบบเพิ่มเติม โปรดคลิก:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html

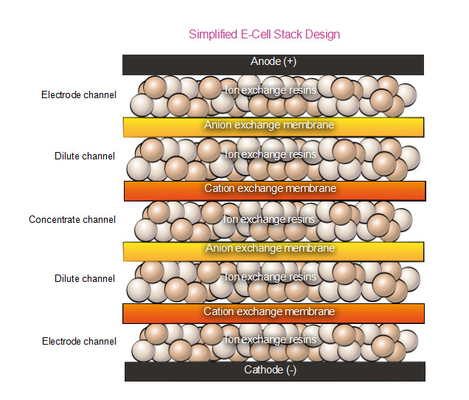

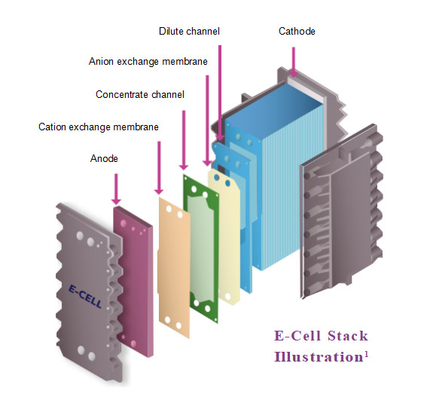

ตัวอย่างการทํางานของเทคโนโลยี E-Cell EDI
เทคโนโลยี E-Cell EDI ได้ถูกนําไปใช้อย่างสําเร็จในอุตสาหกรรมต่าง ๆ เช่น พลังงาน น้ํามัน เคมี, เหล็ก, ยาและอิเล็กทรอนิกส์
สําหรับกรณีการสมัคร กรุณาคลิก:https://www.fgwater.com/Industries/
