MK3pharmHT - เซลล์ EDI

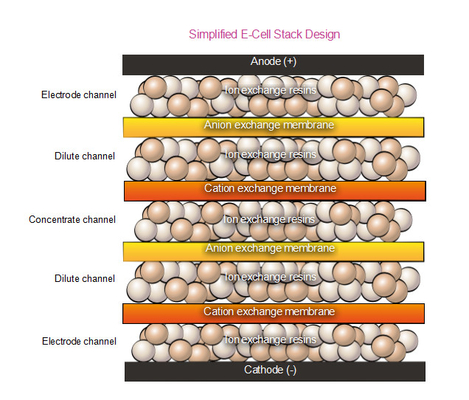

โมดูล MK-3pharmHT เป็นเซลล์ EDI ที่สามารถผลิตน้ําล้างธาตุได้ในระดับความบริสุทธิ์ที่สูงมากสําหรับการใช้ในยาอิออนถูกกําจัดผ่านสับเปลี่ยนอิออน, ซึ่งถูกฟื้นฟูโดยต่อเนื่องโดยกระแสไฟฟ้า ดังนั้น การหยุดกระบวนการและสารเคมีฟื้นฟูไม่จําเป็นที่จะฟื้นฟูการทํางานของมัน
นอกจากนี้ โมดูลสามารถผ่านการกําจัดความร้อน (160 วงจรที่ T < 85 oC - P < 2.1 bar)สามารถปรับปรุงคุณภาพของน้ําที่ผลิตได้ด้วยจากมุมมองของจุลินทรีย์.
ข้อมูลทางเทคนิค:
| ความดันการออกแบบของ E-CellTMโมดูล |
6.2 บาร์ |
| ความดันการทํางาน |
3.1-6.2 บาร์ |
| การสูญเสียภาระ |
1.4-2.4 บาร์ |
| อุณหภูมิการทํางาน |
4.4-40oC |
| ผนัง |
บริษัท อาซาฮิกลาส คอร์ปอเรชั่น (AGC) |
| ธ อร์แลกเปลี่ยนยอน |
มิตซูบิชิ เคมีเคมี |
| วัสดุแอโนด |
อีโรx/TIO2su Ti |
| วัสดุคาโทด |
สแตนเลส |
| ขนาด |
300 x 480 x h 610 มิลลิเมตร |
| น้ําหนัก |
92 กิโลกรัม |
| ความสัมพันธ์ |
TC (1" สําหรับอาหาร - 3/4" สําหรับสารประกอบ) |
ประสิทธิภาพ:
| อัตราการไหลของน้ําน้อยที่สุด |
1.6 เมตร3/h |
| อัตราการไหลผ่านสูงสุด |
4.6 เมตร3/h |
| การไหลผ่านปกติ |
4. 1 เมตร3/h |
| การฟื้นฟู |
90-95% |
| โลเตชั่นไฟฟ้า |
300 VDC (สูงสุด) |
| ปัจจุบัน |
0.5 - 5.2 A |
| คุณภาพของน้ําที่ผลิต |
ความต้านทาน > 10 MΩ-cm |
น้ําที่ให้ต้องตอบสนองความต้องการต่อไปนี้
| องค์ประกอบ |
หน่วย |
พลังงานไฟฟ้า |
| TEA* |
ppm CaCO3 |
< 25 @ 4.1 m3/h |
| ความสามารถในการนํา |
uS/cm |
< 43 |
| pH |
|
จาก 5 ถึง 9 |
| ความแข็ง |
ppm CaCO3 |
< 1 |
| ซิลิก้า (ปฏิกิริยา) |
ppm |
< 1 |
| TOC |
ppm |
< 0.5 |
| คลอรีนทั้งหมด |
ppm |
< 0.05 |
| Fe, Mn, H2S |
ppm |
< 0.01 |
| SDI 15 นาที |
|
< 1.0 |
| ความคับคับ |
NTU |
< 1.0 |
| น้ํามันและไขมัน |
|
ไม่สามารถตรวจพบ |
| สารออกซิเดน |
|
ไม่สามารถตรวจพบ |
| สี |
APHA |
< 5 |
* TEA ตัวแทนของภาระ anionic รวม CO2
ในทุกๆกรณี โมดูลต้องถูกคุ้มครองจากองค์ประกอบที่อาจบาดเจ็บต่อพยาธิหรือเยื่อ นอกจากนี้ โมดูลยังต้องถูกคุ้มครองจากความดันเกินและปรากฏการณ์ของน้ํา
หมายเหตุ: อาหารให้กับโมดูลต้องเป็นน้ําที่เจาะเข้าไปด้วยการย่อยกลับ หรือน้ําที่มีลักษณะที่เท่าเทียมกันปริมาตรที่ระบุไว้ข้างบนจะถือว่าเป็นค่าสูงสุดสําหรับสารพิษแต่ละตัว, และคุณภาพของน้ําเข้าที่เหมาะสมกับการใช้งานเฉพาะเจาะจง ต้องถูกกําหนดในแต่ละกรณี

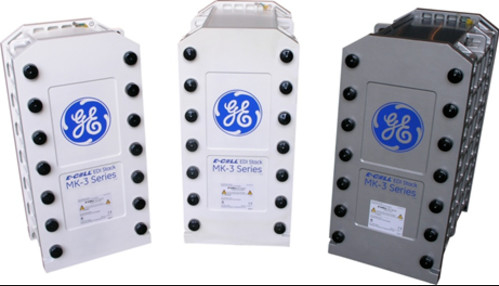

ภาพต่อไปนี้แสดง GE, Suez และ Veolia จากซ้ายไปขวา (ผลิตภัณฑ์เดียวกันทั้งหมด)ไวโอเลีย (Veolia)โมดูล EDI)
การใช้งานทั่วไป
E-Cell MK-3PharmHT Stack ผลิตน้ําที่บริสุทธิ์สุดที่ยอดเยี่ยมกว่ามาตรฐานคุณภาพที่กําหนดโดย USP, EP และยาภัณฑ์อื่น ๆ ในหลาย ๆ การใช้งาน
* การผลิตน้ําสําหรับการฉีด
* จําหน่ายน้ําสะอาดระดับยา
* ใช้เป็นแหล่งสําหรับระบบน้ําสะอาดในห้องทดลอง
เพื่อปรับปรุงการออกแบบและเพิ่มความมั่นใจต่อการใช้งาน EDI ของคุณVeolia ให้การคาดการณ์และการรับประกันผลการทํางานของ E-Cell MK-3PharmHT ผ่านโปรแกรม Winflows* หรือโดยการติดต่อโดยตรง.
การประกันคุณภาพ
E-Cell MK-3PharmHT Stack รับประกันคุณภาพที่พิเศษ ด้วยการรับรองและการปฏิบัติตามหลายอย่าง
* การตรา CE, RoHS, CSA และ EAC เพื่อความปลอดภัยและความสอดคล้องกับสิ่งแวดล้อม
* วัสดุทั้งหมดที่สัมผัสกับของเหลวที่ผ่านการประมวลผลโดยสตัคยึดตามกฎหมายของ FDA, รับประกันความปลอดภัยสําหรับการใช้งานด้านยาและชีววิทยา
* การรับรอง UKCA สําหรับความสอดคล้องกับมาตรฐานของอังกฤษ
* ผลิตในสถานที่ ISO 9001 และ ISO 14001 รับประกันกระบวนการผลิตที่มีคุณภาพสูงและความยั่งยืนทางสิ่งแวดล้อม
* การรับรองฮาลาลโดยสภาอาหารและโภชนาการอิสลามแห่งอเมริกา (IFANCA®) รับประกันการปฏิบัติตามกฎหมายอาหารอิสลาม
ความมั่นใจเหล่านี้ให้ความสงบใจในการรับใช้ E-Cell MK-3PharmHT Stack สําหรับความต้องการน้ําที่บริสุทธิ์สุดๆของคุณ
| MK-3PharmHT สตั๊ก รายละเอียด |
| นาม การไหล |
3.4 m3/h (15 gpm) |
| การไหล อัตรา ระยะทาง |
1.6 ละ 54 m3/h (7.0 ราคา 23.8 gpm) |
| การขนส่งทางเรือ น้ําหนัก |
100 กก (220 ปอนด์) |
|
ขนาด
(ความกว้าง x ความสูง x ความลึก)
|
30 cm x 61 cm x 54 cm
12 x 24 x 22 บาท
|
| สินค้า น้ํา คุณภาพหมายเหตุ 1 |
| การรับประกัน มี |
| ความต้านทาน |
≥ 10 โมม...cm |
| แบบปกติ การกําจัด ประสิทธิภาพ |
| โซเดียม |
≥ 990.9% การกําจัด |
| ซิลิกา (SiO2) |
ขึ้นไป ถึง 99% การกําจัด |
| การดําเนินงานปริมาตร |
| การฟื้นฟู |
ขึ้นไป ถึง 96% |
| โวลเตชั่น |
0?? 300 VDC |
| แอมเปอร์เรจ |
0-5 บาท2 ADC |
| ช่องเข้า ความดัน หมายเหตุ 2 |
≤ 6.9 บาร์ (100 psi) |
| ความดัน ปล่อย หมายเหตุ 3 |
1.4 ครับ8 บาร์ |
20 ¢ 40 psi |
| การทําความสะอาดน้ําร้อน วงจร |
160 |
| ขนาดสูงสุด การทําความสะอาดอุณหภูมิ |
85oC (185oF) |
| ขนาดสูงสุด ความดันในช่องเข้า |
2.1 บาร์ (30 psi) |
| อาหาร น้ํา รายละเอียด หมายเหตุ 4 |
|
จํานวนอะนิออนที่เปลี่ยนได้ทั้งหมด
(TEA เป็น CaCO3)หมายเหตุ 5
|
≤ 63.6ppm
|
| ความสามารถในการนํา ค่าเทียบเท่า |
≤ 109μS/cm |
| อุณหภูมิ |
4.4 ̊40 ̊C (40 ̊104 F) |
| ความแข็งรวม (เป็น CaCO)3)หมายเหตุ 6 |
≤ 1.0ppm |
| ซิลิกา (SiO)2)หมายเหตุ 7 |
≤ 1.0ppm |
| รวม สินค้าอินทรีย์ คาร์บอน (TOC เป็น C) |
≤ 0.5ppm |
| รวมคลอรีน |
≤ 0.05 ppm |
| เฟ Mn H2S |
≤ 0.01 ppm |
| โบรออน หมายเหตุ 8 |
≤ 1.0ppm |
| pH |
4 ถึง11 |
| น้ํามัน &ไขมัน |
ไม่มี สามารถตรวจสอบได้ |
| อนุภาค หมายเหตุ 9 |
ROผ่าน |
| การออกซิเดน เจ้าหน้าที่ |
ไม่มี สามารถตรวจสอบได้ |
| สี หมายเหตุ 10 |
≤ 5APHA |
หมายเหตุการใช้งานและการใช้ E-Cell MK-3PharmHT Stack:
1.ความแตกต่างของผลงาน:ผลประกอบจริงอาจแตกต่างกันขึ้นอยู่กับสภาพสถานที่เฉพาะเจาะจง ใช้โปรแกรมการคาดการณ์ Winflows เพื่อประเมินคุณภาพน้ําที่คาดหวังและการรับประกันผลงานของซิลิก้าที่ปรับตัวให้เหมาะสมกับสภาพการออกแบบของคุณสําหรับบอร์อน หรือการรับประกันเพิ่มเติม โปรดติดต่อ Veolia
2.การกําหนดความดันทางเข้า:ความดันในช่องเข้าถูกส่งผลกระทบจากความต้องการความดันด้านล่างของกระแสของผลิตภัณฑ์และสารประกอบ, การเลือกการทํางานแบบปรับกระแสหรือร่วมกระแสและความดันลดลงข้ามค้อน.
3.สภาพนาม:รายละเอียดทั้งหมดถูกให้ในอัตราการไหลของนามinali และ 25 °C. ดูโปรแกรมการฉาย Winflows สําหรับการตรวจสอบเชิงการออกแบบ
4.รายละเอียดของน้ําอาหาร:ตรวจสอบรายละเอียดของน้ําอาหารสําหรับสภาพการออกแบบของคุณ โดยใช้โปรแกรมการฉาย Winflows และคู่มือเจ้าของ E-Cell Stack
5.TEA (ยอดแอนิออนที่สามารถแลกเปลี่ยนได้)TEA แสดงความเข้มข้นรวมของอะนิออนทั้งหมดที่มีอยู่ในน้ําอาหาร รวมถึงส่วนร่วมจาก OH- CO2 และ SiO2มันเป็นสิ่งจําเป็นที่จะใช้ Winflows เพื่อให้แน่ใจว่าน้ําอาหาร TEA เป็นที่ยอมรับภายใต้สภาพการทํางานเฉพาะของการใช้งานค่าในตารางถูกให้บริการในระดับการไหลของขั้นต่ําและอุณหภูมิสูงสุด
6.ขั้นต่ําความแข็งของน้ําอาหาร:ขั้นต่ําความแข็งของน้ําสูบ 1.0 ppm ในฐานะ CaCO3 ใช้โดยเฉพาะสําหรับการทํางานแบบแบบสัดส่วนกับกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส1 ppm เป็น CaCO3.
7.ความคิดเห็นเกี่ยวกับขีดจํากัดของซิลิก้า:ขอบเขตซิลิก้าที่อนุญาตลดลงเมื่อกระแสเกินค่านามิชั่น นอกจากนี้ถ้าความแข็งของน้ําอาหารเกิน 0.5 ppm ในรูปของ CaCO3 ขอบเขตซิลิก้าที่อนุญาตลดลง 0.5 ppm
8.ปริมาณ Boron Feed:ปริมาณโบรอนในอาหารไม่ควรเกิน 0.3 ppm ในฐานะ B เมื่อใดก็ตามที่มีความต้องการในการรับประกันซิลิก้าหรือความต้องการในการรับประกันความต้านทานที่มากกว่า 10 MOhm-cmระดับโบรอนที่สูงขึ้น อาจทําให้การทํางานเสื่อมในกรณีที่ไม่มีความต้องการเหล่านี้ ขีดจํากัดคือ 1.0 ppm โบร์น
9.ออสโมสิสกลับหรือน้ําอาหารที่เท่าเทียมกัน:RO แนะนําเนื่องจากมันให้น้ําอาหาร EDI ที่ไม่มีอนุภาค, วัตถุ colloidal และสารอินทรีย์ที่มีมูลค่าโมเลกุลสูงที่สามารถทําให้สื่อการแลกเปลี่ยนยอนสกปรกนี่คือสิ่งสําคัญ เนื่องจาก EDI stacks ไม่สามารถถูกล้างกลับ / ผสมผสานเพื่อกําจัดสารอนุภาคระบบที่มีการตั้งค่าเปิดระหว่าง RO (หรือแหล่งอื่น ๆ) และ E-Cell ต้องมีเครื่องกรองด้านบนของ E-Cell เพื่อป้องกันจากการปนเปื้อนของอนุภาคเครื่องกรองที่สมบูรณ์แบบ 5 μm หรือ 1 μm ได้แก่.
10.สมาธิสี APHA:APHA หมายถึงมาตรฐานสี / ระดับสีที่ตั้งชื่อให้กับสมาคมสาธารณสุขอเมริกัน และถูกกําหนดโดย ASTM D1209
กรุณาดูโปรแกรมการฉายผล Winflows และเอกสารอื่นๆ ที่เกี่ยวข้อง สําหรับข้อมูลรายละเอียดและเฉพาะเกี่ยวกับการทํางานและการบํารุงรักษา E-Cell MK-3PharmHT Stack
