E-Cell MK-3MiniHT เป็นเครื่องทดลองและเครื่องผลิตภัณฑ์เดียวที่ใช้งานในการทําไฟฟ้าไอโอเนียส์ (EDI)
• ให้น้ําที่บริสุทธิ์มากสําหรับการใช้ในยา
• ให้น้ําร้อนสามารถระบายความร้อนได้สูงถึง 185°F (85°C) เป็นเวลา 160 จังหวะ
• ใช้งานโดยไม่ใช้น้ําสับสนและไม่ใช้น้ําสลาย
• ไม่จําเป็นต้องขัดบอลท์ค้อน
• รับประกันว่าไม่รั่ว
• ใช้งานกับพลังงานต่ํา < 150VDC
คําอธิบายและการใช้:
E-Cell MK-3MiniHT stacks เป็น EDI stacks ที่สามารถทําความสะอาดด้วยน้ําร้อนได้ โดยใช้กระแสไฟฟ้าเพื่อลดสารประกอบของสารประกอบของน้ําและทําความสะอาดจากน้ําที่ผ่านการปรับปรุงออสโมซิสกลับ (RO)น้ําผลิตภัณฑ์สําหรับ MK-3MiniHT เกินระดับคุณภาพ USP ที่ต้องการในแอพลิเคชั่นยาในวันนี้.
การใช้งานทั่วไป:
• ยา
• ห้องปฏิบัติการ
รายละเอียด
|
ผู้ผลิต
|
ซูเอซ
|
|
ซีรี่ย์
|
E-Cell
|
|
เลขรุ่น
|
MK-3MiniHT
|
|
เลขส่วน
|
3044124
|
|
การใช้งาน
|
ประสิทธิภาพเฉพาะ - คุณภาพสินค้า -
ความต้านทาน: > 10 MOhm-cm
TOC: < 500 ppb
การทําความสะอาดน้ําร้อน - จํานวนรอบการทําความสะอาด 1 ชั่วโมง:
อุณหภูมิการทําความสะอาด:176 ถึง 185oF / 80 ถึง 85oC
ความดันในช่องเข้าระบายน้ําสูงสุด: 2.1 bar 30 psi
ปริมาตรการทํางาน
การฟื้นฟู: สูงสุด 92%
การไหลผ่านของสารประกอบ: คอนเตอร์คอเรนท์ - สแตนดาร์ด, คอเรนท์ ∆ < 0.1ppm (เป็น CaCO3) ความแข็งของอาหาร
ความดัน: 0 ถึง 150 VDC
แอมเปเรจ: 0 ถึง 5.2 ADC
ความดันในช่องทาง (คอนเตอร์คอร์ต) - 60 ถึง 90 psi (4.1 ถึง 6.2 บาร์)
(ร่วมกระแส) - 45 ถึง 90 psi (3.1 ถึง 6.2 บาร์)
ความดันลดลงในระดับการไหลของนาม: 20 ถึง 35 psi (1.4 ถึง 2.4 bar)
รายละเอียดขั้นสูงสุดของน้ําปลูก:
น้ําอาหาร - อานิโอเนียมที่สามารถแลกเปลี่ยนได้ทั้งหมด (TEA ในรูปของ CaCO3): < 25 mg/l < 25 ppm
น้ําปริมาณน้ําที่ใช้ในอุปกรณ์ปั่น ✅ ความสามารถในการนําไฟ, NaHCO3 เท่ากับ < 43 μS/cm < 43 μS/cm
อุณหภูมิ 4.4 ถึง 40oC 40 ถึง 104oF
ความแข็งรวม (เป็น CaCO3): < 1.0 mg/l < 1.0 ppm
ซิลิค (SiO2): < 1.0 mg/l < 1.0 ppm
คาร์บอนอินทรีย์รวม, TOC ในรูปของ C: < 0.5 mg/l < 0.5 ppm
คลอรีนรวม: < 0.05 mg/l < 0.05 ppm
|
|
คําอธิบาย
|
ระดับการระบายน้ํา: 5 gpm (1.14 m3/hr)
ระยะอัตราการไหลของน้ํา: 2.2 ∙ 6.7 gpm (0.5 ∙ 1.52 m3/hr)
|
|
น้ําหนักการส่ง
|
107 ปอนด์ (49 กิโลกรัม)
|
|
ความยาวรวม
|
11 นิ้ว (28 ซม.)
|
|
ความกว้างโดยรวม
|
12 นิ้ว (30 ซม.)
|
|
ความสูงโดยรวม
|
ขนาด 24" (61 ซม.)
|

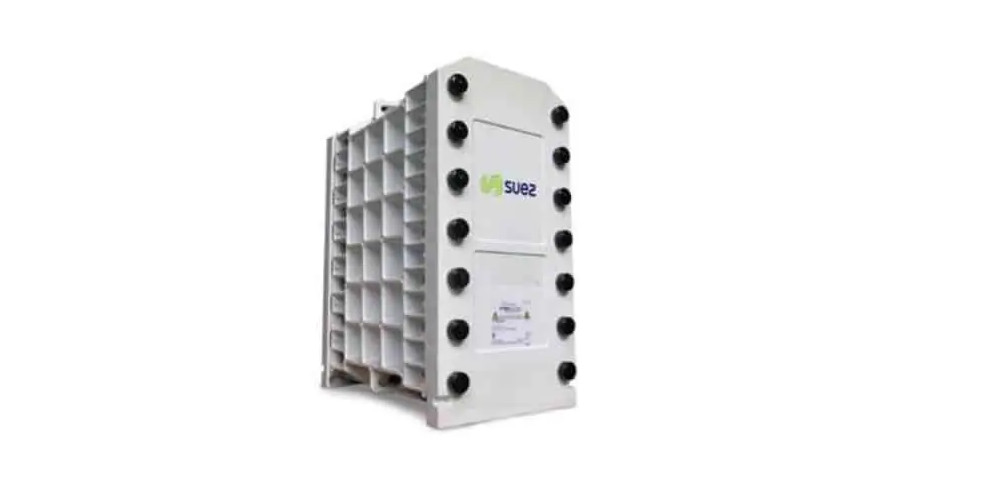

ภาพต่อไปนี้แสดง GE, Suez และ Veolia จากซ้ายไปขวา (ผลิตภัณฑ์เดียวกันทั้งหมด)ไวโอเลีย (Veolia)โมดูล EDI)
น้ําผลิตของ E-Cell MK-3MiniHT เหมาะสําหรับการใช้งานในอุตสาหกรรมขนาดเล็ก ที่มันเกินมาตรฐานคุณภาพที่ต้องการโดย USP, EP และยาอื่น ๆมันมีความน่าเชื่อถือสําหรับการใช้งานในการใช้งานต่าง ๆ เช่น น้ําสําหรับฉีดเพื่ออํานวยความสะดวกในการออกแบบและเพิ่มความมั่นใจต่อการใช้งาน EDI ของคุณVeolia ให้การคาดการณ์และการรับประกันผลการดําเนินงานของ E-Cell ผ่านโปรแกรม Winflows*ซึ่งทําให้คุณมั่นใจว่าสามารถบูรณาการ E-Cell MK-3MiniHT กับความต้องการในการทําความสะอาดน้ําของคุณได้อย่างง่ายดายและแม่นยํา
การรับประกันคุณภาพสําหรับ E-Cell MK-3MiniHT Stack มีความเข้มงวด, เชื่อมโยงกับมาตรฐานและการรับรองนานาชาติหลายอย่าง สินค้ามีเครื่องหมาย CE, RoHS, CSA และ EACการประกันความเป็นไปตามกฎหมายด้านความปลอดภัยและสิ่งแวดล้อมต่างๆวัสดุทั้งหมดที่สัมผัสโดยตรงกับของเหลวที่ผ่านการประมวลผลโดย E-Cell MK-3MiniHT สตั๊กตอบสนองความต้องการที่กําหนดโดย FDA, การรับประกันความปลอดภัยของอาหารมันได้รับการรับรองจาก UKCA, สะท้อนความสอดคล้องกับมาตรฐานของอังกฤษ
ผลิตในสถานที่ที่ปฏิบัติตามมาตรฐาน ISO 9001 (การจัดการคุณภาพ) และ ISO 14001 (การจัดการสิ่งแวดล้อม)E-Cell MK-3MiniHT Stack แสดงความมุ่งมั่นต่อความเป็นเลิศในด้านคุณภาพสินค้าและความยั่งยืนของสิ่งแวดล้อมนอกจากนี้ สตัคนี้ได้รับการรับรองจากสภาอาหารและโภชนาการอิสลามแห่งอเมริกา (IFANCA®)ยืนยันความเหมาะสมในการใช้ในแอพลิเคชั่นที่ให้บริการกับการจํากัดอาหารฮาลาลมาตรการรับประกันคุณภาพที่ครบวงจรนี้รับประกันว่า E-Cell MK-3MiniHT Stack ตอบสนองมาตรฐานความปลอดภัย คุณภาพและความน่าเชื่อถือสูงสุด
|
MK-3MiniHT สตั๊ก รายละเอียด
|
|
นาม การไหล
|
1.14 m3/h (5.0 gpm)
|
|
การไหล อัตรา ระยะทาง
|
0.5 ราคา 1.6 m3/h (2.2 ̇7.0 gpm)
|
|
การขนส่งทางเรือ น้ําหนัก
|
57 กก (126 ปอนด์)
|
|
ขนาด
(ความกว้าง x ความสูง x ความลึก)
|
30 cm x 61 cm x 29 cm
12 x 24 x 12
|
|
สินค้า น้ํา คุณภาพหมายเหตุ 1
|
|
การรับประกัน มี
|
|
ความต้านทาน
|
≥ 10 (ผลิตภัณฑ์) หรือ
≥ 16 MOhm-cm (อุตสาหกรรม)
|
|
โซเดียม
|
≤ 3 ppb (อุตสาหกรรม)
|
|
ซิลิกา (SiO2)
|
ในฐานะ ต่ํา ในฐานะ 5 ppb(อุตสาหกรรม)
|
|
แบบปกติ การกําจัด ประสิทธิภาพ
|
|
โซเดียม
|
≥ 990.9% การกําจัด
|
|
ซิลิกา (SiO2)
|
ขึ้นไป ถึง 99% การกําจัด
|
|
การดําเนินงานปริมาตร
|
|
การฟื้นฟู
|
ขึ้นไป ถึง 93%
|
|
โวลเตชั่น
|
0 ¥ 150 VDC
|
|
แอมเปอร์เรจ
|
0-5 บาท2 ADC
|
|
ช่องเข้า ความดัน หมายเหตุ 2
|
≤ 6.9 บาร์ (100 psi)
|
|
ความดัน ปล่อย หมายเหตุ 3
|
1.4 ครับ8 บาร์ (20 ¢40 psi)
|
|
การทําความสะอาดน้ําร้อน วงจร
|
160
|
|
ขนาดสูงสุด การทําความสะอาดอุณหภูมิ
|
85oC (185oF)
|
|
ขนาดสูงสุด ความดันในช่องเข้า
|
2.1 บาร์ (30 psi)
|
|
อาหาร น้ํา รายละเอียด หมายเหตุ 4
|
|
จํานวนอะนิออนที่สามารถแลกเปลี่ยนได้ทั้งหมด
(TEA เป็น CaCO3)หมายเหตุ 5
|
≤ 68.2ppm
|
|
ความสามารถในการนํา ค่าเทียบเท่า
|
≤ 117μS/cm
|
|
อุณหภูมิ
|
4.4 ̊40 ̊C (40 ̊104 F)
|
|
ความแข็งรวม (เป็น CaCO)3)หมายเหตุ 6
|
≤ 1.0ppm
|
|
ซิลิกา (SiO)2)หมายเหตุ 7
|
≤ 1.0ppm
|
|
รวม สินค้าอินทรีย์ คาร์บอน (TOC เป็น C)
|
≤ 0.5ppm
|
|
รวมคลอรีน
|
≤ 0.05 ppm
|
|
เฟ Mn H2S
|
≤ 0.01 ppm
|
|
โบรออน หมายเหตุ 8
|
≤ 1.0ppm
|
|
pH
|
4 ถึง11
|
|
น้ํามัน &ไขมัน
|
ไม่มี สามารถตรวจสอบได้
|
|
อนุภาค หมายเหตุ 9
|
ROผ่าน
|
|
การออกซิเดน เจ้าหน้าที่
|
ไม่มี สามารถตรวจสอบได้
|
|
สี หมายเหตุ 10
|
≤ 5APHA
|
หมายเหตุเกี่ยวกับ E-Cell MK-3MiniHT Stack:
1สภาพของสถานที่จริงอาจส่งผลต่อการทํางานของระบบ แนะนําให้ใช้โปรแกรมการคาดการณ์ Winflows เพื่อยืนยันคุณภาพของน้ําที่คาดหวังและการรับประกันการทํางานของซิลิก้า ภายใต้สภาพการออกแบบที่กําหนดไว้สําหรับบอร์อน หรือการรับประกันอื่นๆ กรุณาติดต่อ Veolia เพื่อรายละเอียดเพิ่มเติม
2ความดันในช่องเข้าถูกกําหนดโดยปัจจัยหลายประการ รวมถึงความต้องการความดันด้านล่างสําหรับทั้งกระแสผลิตภัณฑ์และสารประกอบการเลือกโหมดการทํางานแบบปรับปัจจุบัน หรือปรับปัจจุบันและความดันจะลดลงทั่วกระดาน
3.อัตราการไหลของนามinali และอุณหภูมิ 25 °C เป็นเงื่อนไขของการพิจารณา.
4. กรุณาดูโปรแกรมการฉายผลของ Winflows และคู่มือเจ้าของ E-Cell Stack เพื่อให้แน่ใจว่ารายละเอียดของน้ําอาหารเหมาะสมกับสภาพการออกแบบของระบบ
5. TEA (Total Exchangeable Anion) แสดงถึงปริมาณของ anion ในน้ําอาหารรวมถึงส่วนของ OH, CO2 และ SiO2มันเป็นสิ่งสําคัญที่จะใช้ Winflows เพื่อยืนยันว่าน้ําอาหาร TEA เป็นที่ยอมรับในเงื่อนไขการทํางานเฉพาะเจาะจงของการใช้งานค่าตารางที่นําเสนอขึ้นอยู่กับการไหลของขั้นต่ําและอุณหภูมิสูงสุด
6. ขอบเขตความแข็งของน้ําอาหารที่ 1.0 ppm ในฐานะ CaCO3 ใช้เฉพาะในการทํางานแบบสแตนดาร์ดแบบคอนตราสเตรนต์ความแข็งของน้ําอาหารที่อนุญาตลดลงถึง 0.1 ppm เป็น CaCO3
7. ขั้นต่ําซิลิก้าที่อนุญาตลดลงเมื่อการไหลผ่านเกินค่านามinali. นอกจากนี้ขั้นต่ําลดลงอีก 0.5 ppm หากความแข็งของน้ําอาหารมากกว่า 0.5 ppm ในฐานะ CaCO3
8. ปริมาณโบรอนในอาหารถูกกําหนดไว้ที่ 0.3 ppm ในฐานะ B ทุกครั้งที่มีความต้องการในการรับประกันซิลิก้าหรือการรับประกันความต้านทานที่เกิน 10 MOhm-cmระดับโบรอนที่สูงขึ้น อาจส่งผลกระทบต่อการทํางานของระบบถ้าไม่มีข้อตกลงนี้ ปริมาณขีดจํากัดจะขยายเป็น 1.0 ppm โบร์น
9. รอสโมซิส (RO) หรือกระบวนการที่เท่าเทียมกันถูกแนะนําสําหรับการจัดหาน้ําอาหารให้กับระบบ EDI.และสารอินทรีย์ที่มีน้ําหนักโมเลกุลสูง ที่อาจทําให้สื่อแลกเปลี่ยนยอนเป็นสกปรกเนื่องจาก EDI stacks มีเตียงที่บรรจุของสื่อแลกเปลี่ยนไอออนที่ไม่สามารถถูกล้างกลับ / น้ํามัน, มันสําคัญที่จะระบุคุณภาพ RO ผ่านระบบที่มีวงจรเปิดระหว่างระบบ RO (หรือแหล่งอื่น) และ E-Cell (e)(ตัวอย่างเช่น ถัง, decarbonator) ต้องมีเครื่องกรองก่อน E-Cell เพื่อป้องกันมันจากสารปนเปื้อนเครื่องกรอง 5 μm เสมอหรือ 1 μm เลขนามถือว่าเป็นที่ยอมรับ.
10มาตรฐานสี APHA มีชื่อมาจากสมาคมสาธารณสุขอเมริกัน และถูกกําหนดโดย ASTM D1209 มาตรฐานเหล่านี้ช่วยวัดและจัดหมวดสีของน้ําซึ่งสามารถเป็นตัวชี้วัดของคุณภาพน้ํา.
สําหรับรูปแบบเพิ่มเติม โปรดคลิก:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html

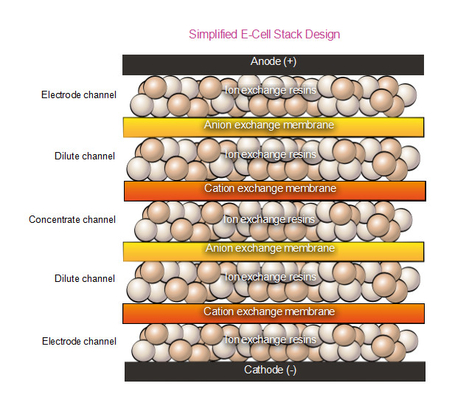

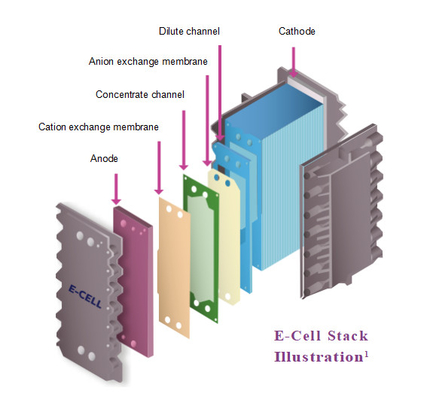

ตัวอย่างการทํางานของเทคโนโลยี E-Cell EDI
เทคโนโลยี E-Cell EDI ได้ถูกนําไปใช้อย่างสําเร็จในอุตสาหกรรมต่าง ๆ เช่น พลังงาน น้ํามัน เคมี, เหล็ก, ยาและอิเล็กทรอนิกส์
สําหรับกรณีการสมัคร กรุณาคลิก:https://www.fgwater.com/Industries/
