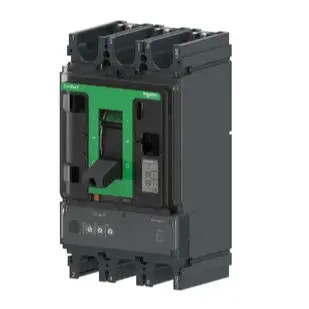

เครื่องตัดวงจรแบบกระเป๋าหมุนแม่เหล็กร้อน 400-630A ของ Schneiders

Compact NSX

ระยะไฟฟรมของ ComPact NSX ตั้งแต่ 100A ถึง 630A และระดับการเบิกประกอบด้วย 36KA, 50KA, 70KA, 100KA และ 150KA. มันมีโหมดการทํางานต่าง ๆ รวมถึงมือสลับมือหมุน, มือถือหมุนยาวและกลไกการทํางานไฟฟ้า มีตัวเลือกมากมายสําหรับหน่วยการเดินทาง, เช่น TM, Mic2.2ไมค์23, ฯลฯ เพื่อบรรลุฟังก์ชัน เช่น การป้องกันการกระจายเสียง, การป้องกันมอเตอร์, การป้องกันเครื่องกําเนิดไฟฟ้า, การใช้งาน 400Hz, เครื่องสลับภาระและระบบสลับพลังงานแบบคู่A หรือ E หน่วยการเดินทางชนิดสามารถวัดปริมาตรพลังงานที่หลากหลาย, หน่วยแสดงประตูตู้ FDM121 สามารถแสดงข้อมูลที่วัดโดยหน่วยการเดินทางทั้งหมดและโมดูลการสื่อสาร Modbus สามารถใช้กับ BSCM (โมดูลควบคุมสถานะของเครื่องตัดวงจร) และการทํางานไฟฟ้าที่มีฟังก์ชันการสื่อสารเพื่อบรรลุฟังก์ชันทางไกลสี่.

รายละเอียด:

--- สามารถติดตั้งได้แบบยืดหยุ่นในตําแหน่งใด ๆ: โซนบอร์ดหรือติดผนัง
---กระแสไฟฟ้าชื่อ: 16 ถึง 630 A
---9 ความสามารถในการตัดสําหรับ 2 ขนาดของเครื่องตัดวงจร:
- สูงสุด 250 A: 25, 36, 50, 70, 100, 150, 200 kA ในแรง 415 V

-สูงสุด 630 A: 36, 50, 70, 100, 150, 200 kA ในแรง 415 V

- ตัดวงจรขนาดทั้งสองแบบ 75 และ 100 kA ในระดับ 690 V

---1, 2, 3 และ 4 สายมีให้เลือก
--- ระดับการป้องกันอิเล็กทรอนิกส์และความร้อน-แม่เหล็กขนาดใหญ่
---หน่วยการเดินทางที่พัฒนาขึ้นพร้อมการวัดพลังงานที่บูรณาการ: I, U, P, E, THD, f, CosPhi
---หน่วยการเดินทางที่เปลี่ยนได้ เพื่อปรับปรุงแผ่นของคุณด้วยฟังก์ชันที่ฉลาด
--- ระบบสายไฟ พร้อมพับ และอุปกรณ์เสริมสื่อสาร
---หลากหลายตัวเลือกสําหรับอุปกรณ์ช่วยและอุปกรณ์เสริม (สามารถติดตั้งในสนาม)
---การป้องกันการรั่วไหลของดินแบบบูรณาการ ผ่าน MicroLogic Vigi (ผ่าตัดการรั่วไหลของดิน - ELCB)

400-630A เครื่องตัดวงจรกรอบกระเป๋าหม้อแม่เหล็กร้อนรายละเอียด:

โครงสร้างการติดต่อหมุนสองครั้ง, ความแตกสูงสุด Ics=100%Icu=150kA
ผลงานจํากัดกระแสไฟฟ้าที่ดีและฟังก์ชันการขับเคลื่อนพลังงาน ลดความเสียหายของกระแสไฟฟ้าที่เกิดจากความผิดพลาด
กระแสกรอบ: 400/630A
กระแสไฟฟ้าขนาด 40°C: 400/500/600A
ความสามารถในการตัด: Ics=100%Icu=36/50/70/100/150kA
ความแรงดันชื่อ Ue=690V
ความดันการปิด Ui= 800V
จํานวนเสา: 3P3D/4P4D
หน่วยการกระตุ้น: TMA
Ir=0.7-1 ในปรับ
Ii=4-10 ในปรับ

การใช้งาน
เป็นตัวเลือกที่ดีสําหรับการใช้งานทั่วไปและเฉพาะอย่างยิ่ง เช่น

การใช้งานแบบปกติ: อุตสาหกรรม อาคาร โครงสร้างพื้นฐาน
การใช้งานเฉพาะเจาะจงที่ต้องการผลงานสูง: ทะเล, การขุดและแปรรูปน้ํามันและก๊าซ, การดําเนินงานเหมืองแร่, การผลิตโลหะและแร่ธาตุ และศูนย์ข้อมูล
ระบบเปลี่ยนแหล่ง (TransferPact): สาขาบริการ (ห้องปฏิบัติการโรงพยาบาล, ห้องคอมพิวเตอร์, ), อุตสาหกรรม (สายประกอบ, ห้องเครื่องเรือ, ฯลฯ), โครงสร้างพื้นฐาน (ทางเดิน, ทางรถไฟ, ฯลฯ)

ลักษณะ
กระแสไฟฟ้าระดับกรอบ	100A, 160A, 250A, 400A, 630A 800A1000A 1250A 1600A
อัตราการจองหน่วยการเดินทางปัจจุบัน	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A 125A150A 160A 200A 220A 250A 320A 400A 500A 570A 630A 1000A1200A 1250A 1500A 1600A
ความสามารถในการหัก	16, 25, 36, 50, 70, 100, 150, 200KA และ Ics=100%Icu
ประเภทหน่วยการเดินทาง	อุปกรณ์ไฟฟ้าอิเล็กทรอนิกส์
ประเภทการป้องกัน	การป้องกันการกระจาย, การป้องกันการรั่วไหล, การป้องกันมอเตอร์
วิธีการติดตั้ง	ประเภทคงที่ ประเภทติดต่อ ประเภทถอนออก
รูปแบบการทํางาน	เปลี่ยนมือถือ, เปลี่ยนมือถือ, ขยายมือถือหมุน, กลไกการทํางานไฟฟ้า, ความสามารถการปั่น;
