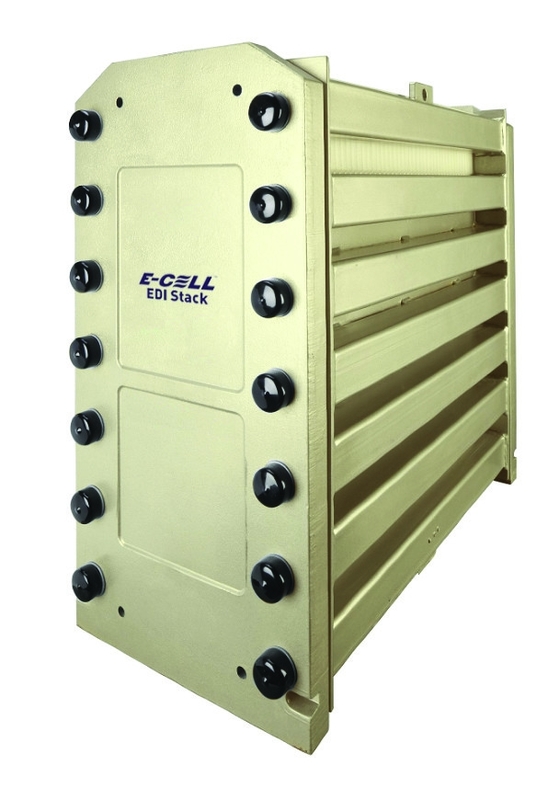

โมดูล Veolia e-cell ™ -3x edi: ศูนย์เคมีสำหรับการผลิตน้ำพิเศษ
ที่Veolia e-cell-3xเป็นประสิทธิภาพสูงโมดูล Electrodeionization (EDI)ออกแบบมาสำหรับการผลิตน้ำที่ปราศจากสารเคมีอย่างต่อเนื่อง(UPW) ในการใช้งานอุตสาหกรรมและยา
คุณสมบัติที่สำคัญ:
ที่โมดูล Veolia e-cell ™ -3x edi (อิเล็กโทรดไอโซโทป)ปฏิวัติการผลิตน้ำแบบพิเศษโดยการรวมเทคโนโลยีอิเล็กโทรดไอโซโทปขั้นสูงเข้ากับการดำเนินการปลอดสารเคมีประสิทธิภาพการใช้พลังงานที่ไม่มีใครเทียบและความน่าเชื่อถือของปลั๊กแอนด์เพลย์. ออกแบบมาสำหรับอุตสาหกรรมที่ต้องการน้ำที่มีความบริสุทธิ์สูงตลอด 24 ชั่วโมงทุกวันโมดูลนี้ไม่จำเป็นต้องใช้ยาใหม่ที่เป็นอันตรายในขณะที่ให้ประสิทธิภาพที่สอดคล้องกันลดต้นทุนการดำเนินงานและการจัดตำแหน่งอย่างยั่งยืน
นวัตกรรมที่สำคัญ:
ความสมบูรณ์แบบปลอดสารเคมี:แทนที่เรซินแลกเปลี่ยนไอออนแบบดั้งเดิมด้วยเทคโนโลยี EDI อย่างต่อเนื่องลบไอออนและสิ่งสกปรกที่ไม่มีกรดอัลคาลิสหรือการหยุดทำงานเพื่อการฟื้นฟู
การใช้พลังงานต่ำเป็นพิเศษ:การออกแบบสนามไฟฟ้าที่ดีที่สุดและการกำหนดค่าสมาร์ทสแต็กช่วยลดการใช้พลังงานโดย30%เมื่อเทียบกับระบบ EDI ทั่วไป
ความทนทานระดับอุตสาหกรรม:การก่อสร้างโพลีโพรพีลีนที่แข็งแกร่งและขั้วไฟฟ้าที่ทนต่อการกัดกร่อนช่วยให้มั่นใจได้ว่าการทำงานที่มั่นคงในอุณหภูมิสูง (สูงถึง45 ° C) และสภาพแวดล้อมการป้อนน้ำที่มีความถี่สูง
ความเรียบง่ายแบบปลั๊กแอนด์เพลย์:การออกแบบแบบแยกส่วนที่ปรับขนาดได้ช่วยให้การรวมเข้ากับระบบ RO/EDI ที่มีอยู่อย่างรวดเร็วหรือการติดตั้งใหม่ลดเวลาการว่าจ้าง
สติปัญญาทำความสะอาดตัวเอง:ขั้วการย้อนกลับอัตโนมัติและเทคโนโลยีต่อต้านการปรับขนาดป้องกันการเปรอะเปื้อนมั่นใจ>ใช้เวลานาน 99.9%และการบำรุงรักษาน้อยที่สุด
ไฮไลท์ประสิทธิภาพ:
- เอาท์พุทความต้านทาน:ขึ้นไป18.2 MΩ· cm(คุณภาพน้ำที่บริสุทธิ์เป็นพิเศษ)
- ช่วงการไหล:ปรับได้จาก0.5 m³/h ถึง 50 m³/hด้วยการสแต็คแบบแยกส่วน
- อายุการใช้งาน:10 ปีด้วยการปรับสภาพที่เหมาะสมได้รับการตรวจสอบโดยการติดตั้งทั่วโลกของ Veolia
แอปพลิเคชัน:
เวชภัณฑ์และเทคโนโลยีชีวภาพ:น้ำ USP/EP ที่สอดคล้องกับการฉีด (WFI) และระบบไอน้ำที่สะอาด
ไมโครอิเล็กทรอนิกส์และเซมิคอนดักเตอร์:น้ำนาโน-บริสุทธิ์สำหรับการล้างเวเฟอร์และการผลิตชิป
การผลิตพลังงาน:น้ำป้อนที่มีความบริสุทธิ์สูงสำหรับหม้อไอน้ำกังหันและเครื่องปฏิกรณ์นิวเคลียร์
การประมวลผลทางเคมี:น้ำปราศจากไอออนที่เชื่อถือได้สำหรับตัวเร่งปฏิกิริยาตัวทำละลายและสารเคมีพิเศษ
การรับรองและความยั่งยืน:
- สอดคล้องกับFDA, CGMP, ISO 14001และมาตรฐาน IEC.
- การสนับสนุนการปล่อยของเหลวเป็นศูนย์ (ZLD)และคาร์บอนเป็นกลางความคิดริเริ่มผ่านการดำเนินการปลอดสารเคมีและการประหยัดพลังงาน
ทำไม Veolia e-cell ™ -3x?
สำหรับอุตสาหกรรมที่เปลี่ยนจากการแลกเปลี่ยนไอออนแบบดั้งเดิมเป็นการทำให้บริสุทธิ์น้ำที่ยั่งยืนและพร้อมในอนาคตe-cell ™ -3xเป็นทางออกที่ดีที่สุด ด้วยการรวมความเชี่ยวชาญด้านน้ำมานานหลายทศวรรษของ Veolia เข้ากับนวัตกรรม EDI ที่ทันสมัยโมดูลนี้ทำให้มั่นใจได้ว่าความบริสุทธิ์อย่างต่อเนื่องความสามารถในการคาดการณ์ค่าใช้จ่ายและการดูแลสิ่งแวดล้อม-เปลี่ยนการผลิตน้ำที่มีความบริสุทธิ์เป็นพิเศษเป็นสินทรัพย์ที่มีการแข่งขัน
ข้อมูลพารามิเตอร์
| ยี่ห้อ |
Veolia edi |
| ppm ที่แลกเปลี่ยนได้ |
65.0 |
| แถบแรงดันเข้า |
6.9 |
| psi ความดันเข้า |
100 |
| ประเภทของสแต็ค |
e-cell 3x |
| อุณหภูมิสูงสุดC |
40 |
| อุณหภูมิสูงสุดf |
104 |
| แถบดร็อปแรงดัน |
1,4-2,8 |
| แรงดันตก psi |
20-40 |
| การกู้คืน % |
มากถึง 97 % |
| ไหล m3/h |
2,3-6,4 |
| fGPM/FT2 อัตราต่ำ |
10-28 |
| แรงดันไฟฟ้า V |
0-400 VDC |
| การขนส่งน้ำหนักกิโลกรัม |
165 |
| น้ำหนักการจัดส่งปอนด์ |
364 |
| แอปพลิเคชัน |
น้ำพิเศษน้ำฟีด |
| e-cell-3x กองซ้อน ข้อกำหนด |
| เล็กน้อย ไหล |
5.0 ม.3/ชม (22 gpm) |
| ไหล ประเมิน พิสัย |
2.3–6.4 ม.3/ชม (10–28 gpm) |
| การส่งสินค้า น้ำหนัก |
165 กิโลกรัม (364 ปอนด์) |
|
ขนาด
(ความกว้าง x ความสูง x ความลึก)
|
30 ซม. x 61 ซม. x 72 ซม. 12 '' x 24” x 29” |
| ผลิตภัณฑ์ น้ำ คุณภาพบันทึก 1 |
| ค้ำประกัน มีอยู่ |
| ความต้านทาน |
16 Mohm-ซม. |
| โซเดียม |
3PPB |
| ซิลิกา (SIO2- |
เช่น ต่ำ เช่น 5PPB |
| โบรอน |
เช่น ต่ำ เป็น 0.08 PPB |
| ทั่วไป การกำจัด ประสิทธิภาพ |
| โซเดียม |
99.9% การกำจัด |
| ซิลิกา (SIO2- |
ขึ้น ถึง 99% การกำจัด |
| โบรอน |
ขึ้น ถึง 96% การกำจัด |
| การผ่าตัดพารามิเตอร์ |
| การกู้คืน |
ขึ้น ถึง 97% |
| แรงดันไฟฟ้า |
0–400 VDC |
| แอมแปร์ |
0–5.2 ADC |
| ทางเข้า ความดัน บันทึก 2 |
6.9 บาร์ (100 psi) |
| ความดัน หยด บันทึก 3 |
1.4–2.8 บาร์ (20–40 psi) |
| ให้อาหาร น้ำ ข้อกำหนด บันทึก 4 |
|
ทั้งหมด แลกเปลี่ยนได้แอนไอออน
(ชา เช่น คอกโกโก้3- หมายเหตุ 5
|
65 PPM
|
| ค่าการนำไฟฟ้าเทียบเท่า |
≤ 112μs/cm |
| อุณหภูมิ |
4.4–40˚C (40–104˚F) |
| ความแข็งทั้งหมด(เช่น คอกโกโก้3- หมายเหตุ 6 |
1.0PPM |
| ซิลิกา (SIO2- หมายเหตุ 7 |
1.0PPM |
| ทั้งหมด ออร์แกนิก คาร์บอน (TOC AS C) |
0.5PPM |
| ทั้งหมดคลอรีน |
0.05 PPM |
| เฟ Mn, ชม2S |
0.01 PPM |
| โบรอนหมายเหตุ 8 |
1.0PPM |
| พี. |
4 ถึง11 |
| น้ำมัน -ไขมัน |
ไม่มี ตรวจจับได้ |
| ฝุ่นละอองหมายเหตุ 9 |
ROซึม |
| การออกซิไดซ์ ตัวแทน |
ไม่มี ตรวจจับได้ |
| สี หมายเหตุ 10 |
5APHA |
โปรดดูพารามิเตอร์โดยละเอียดด้านล่าง

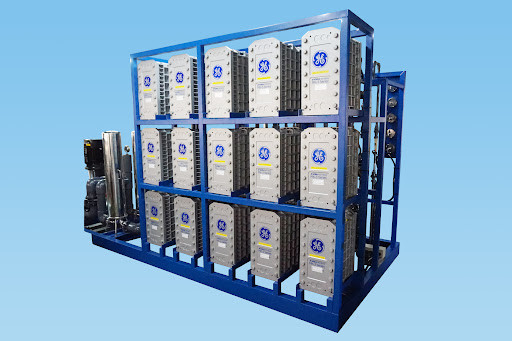

รูปต่อไปนี้แสดง GE, Suez และ Veolia จากซ้ายไปขวา (ผลิตภัณฑ์เดียวกันทั้งหมด:Veoliaโมดูล EDI)
สถานการณ์แอปพลิเคชันทั่วไป
น้ำผลิตภัณฑ์จาก E-cell-3X สามารถนำมาใช้อย่างน่าเชื่อถือเพื่อตอบสนองการใช้งานน้ำที่มีความต้องการมากที่สุดในปัจจุบันรวมถึง แต่ไม่ จำกัด เพียง:
- น้ำพิเศษสำหรับการล้างชิปเซมิคอนดักเตอร์แผงโซลาร์เซลล์และอุปกรณ์ไมโครอิเล็กทรอนิกส์อื่น ๆ
- น้ำป้อนอาหารสำหรับหม้อไอน้ำแรงดันสูงในโรงไฟฟ้าและแหล่งอุตสาหกรรมหนักอื่น ๆ
- น้ำพิเศษสำหรับการผลิตไฮโดรเจนสีเขียวในอิเล็กโทรไลเซอร์
เพื่อความสะดวกในการออกแบบและความมั่นใจมากขึ้นในแอปพลิเคชัน EDI ของคุณเราเสนอการคาดการณ์และการรับประกันประสิทธิภาพของ e-cell ซึ่งคุณสามารถรับได้ผ่านซอฟต์แวร์ Winflows* หรือติดต่อเรา
การประกันคุณภาพ
-ce, Rohs, CSA & EAC ทำเครื่องหมายไว้
-ผลิตในโรงงาน ISO 9001 และ ISO 14001
-รับรองกับ UKCA
-E-Cell-3X สแต็คได้รับการรับรองฮาลาลโดยสภาอาหารและโภชนาการอิสลามแห่งอเมริกา (IFANCA®)
หมายเหตุ:
1. ประสิทธิภาพจริงอาจแตกต่างกันไปตามเงื่อนไขของไซต์ อ้างถึงซอฟต์แวร์การทำนาย WinFlows เพื่อตรวจสอบคุณภาพน้ำของผลิตภัณฑ์ที่คาดหวังและความต้านทานการรับประกันประสิทธิภาพของโซเดียมและซิลิกาที่ให้ไว้ในสภาพการออกแบบ ติดต่อเราเพื่อขอโบรอนหรือการค้ำประกันอื่น ๆ
2. ความดันขาเข้าถูกกำหนดโดยข้อกำหนดความดันดาวน์สตรีมสำหรับผลิตภัณฑ์และกระแสสมาธิ, การเลือกการทำงานแบบเคาน์เตอร์หรือ cocurrent และการลดลงของแรงดันสแต็ก
3. ที่การไหลเล็กน้อยและ 25 ° C อ้างถึงซอฟต์แวร์การทำนาย WinFlows เพื่อตรวจสอบเงื่อนไขการออกแบบ
4. อ้างถึงซอฟต์แวร์การทำนาย WinFlows และคู่มือปฏิบัติการ E-cell Stack เพื่อตรวจสอบข้อกำหนดของ Feedwater ตามเงื่อนไขการออกแบบ
5. TEA (ppm เป็น Caco3) - แอนไอออนที่แลกเปลี่ยนได้ทั้งหมดซึ่งแสดงถึงความเข้มข้นของแอนไอออนทั้งหมดในน้ำป้อนรวมถึงการมีส่วนร่วมจาก OH-, CO2 และ SiO2 Winflows จะต้องใช้เพื่อยืนยันว่าชา Feedwater เป็นที่ยอมรับในสภาพการทำงานของแอปพลิเคชันที่กำหนด ค่าตารางจะได้รับที่การไหลขั้นต่ำและอุณหภูมิสูงสุด
6. การ จำกัด ความแข็งของน้ำป้อน 1.0 ppm เนื่องจาก Caco3 ใช้สำหรับการดำเนินการตอบโต้มาตรฐานเท่านั้น ภายใต้การดำเนินการร่วมปัจจุบันความแข็งของน้ำฟีดที่อนุญาตจะลดลงเป็น 0.1 ppm เป็น CACO3
7. ในอัตราที่สูงกว่าการไหลเล็กน้อยขีด จำกัด ซิลิกาที่อนุญาตจะลดลง เมื่อความแข็งของน้ำฟีดเกิน 0.5 ppm เป็น CaCO3 ขีด จำกัด ซิลิกาที่อนุญาตจะลดลงเป็น 0.5 ppm
8. เมื่อความต้องการการรับประกันซิลิกามีอยู่หรือข้อกำหนดการรับประกันความต้านทานสูงกว่า 10 MOHM-CM ระดับฟีดโบรอนจะ จำกัด อยู่ที่ 0.3 ppm เป็น B เนื่องจากระดับโบรอนที่สูงขึ้นอาจส่งผลกระทบต่อประสิทธิภาพ ในกรณีที่ไม่มีข้อกำหนดเหล่านี้ขีด จำกัด คือ 1.0 ppm โบรอน
9. reverse Osmosis (RO) หรือน้ำป้อนเทียบเท่า: RO ให้น้ำป้อนไปยัง EDI ที่ปราศจากอนุภาคอนุภาควัสดุคอลลอยด์และสารอินทรีย์น้ำหนักโมเลกุลสูงที่สามารถทำให้สื่อแลกเปลี่ยนไอออนเหม็น เนื่องจากสแต็ค EDI มีเตียงแลกเปลี่ยนไอออนที่บรรจุซึ่งไม่สามารถย้อนกลับ/ฟลูอิไดซ์ได้เพื่อลบอนุภาคอนุภาคจึงต้องระบุคุณภาพของ RO ระบบที่มีระบบเปิดระหว่างระบบ RO (หรือแหล่งอื่น ๆ ) และ e-cell (เช่นถังเก็บ, decarbonator) จะต้องมีตัวกรองที่ติดตั้งทันทีก่อนที่ e-cell เพื่อป้องกัน e-cell จากการปนเปื้อนโดยสสารอนุภาค โดยทั่วไปแล้วตัวกรองสัมบูรณ์ 5µm หรือตัวกรองที่กำหนด 1µm เป็นที่ยอมรับได้
APHA - มาตรฐานสี/มาตราส่วนตั้งชื่อตามสมาคมสาธารณสุขอเมริกันและกำหนดโดย ASTM
สำหรับรุ่นเพิ่มเติมกรุณาคลิก:https://www.fgwater.com/veolia-electrodeionization-edi-stack-module/389.html
ตัวอย่างประสิทธิภาพเทคโนโลยี e-cell edi
เทคโนโลยี E-cell EDI ได้รับการใช้อย่างประสบความสำเร็จในอุตสาหกรรมต่าง ๆ เช่นพลังงาน, ปิโตรเลียม, เคมี, เหล็ก, เวชภัณฑ์และอุปกรณ์อิเล็กทรอนิกส์
สำหรับกรณีแอปพลิเคชันกรุณาคลิก:https://www.fgwater.com/industries/
