6 ~ 63A Earth Circuit Breaker โดยรั่ว, เบรกเกอร์ไฟฟ้า 1 2 3 4 P AC230 / 400V
รายละเอียดสินค้า
| แบบ: | NXBLE, NXBELE | ขั้วโลก (s): | 1P + N, 2,3,3P + N 4 |
|---|---|---|---|
| โวลต์: | 1P, 2P-220/230 / 240V, 3P, 4P-380 ~ 415V | เฮิร์ตซ์: | 50 ~ 60Hz |
| ระยะ: | 1/3 | มาตรฐาน: | EN / IEC60898, IEC60947 |
| ได้รับการรับรอง: | CCC, CE, GS etc. | ทำลายความจุ: | Ics = Icn = 6000A, 4500A |
| เส้นโค้งการเดินทางความร้อน: | B, C, D | วัสดุตัวเรือน: | Nylon PA6 สามารถรีไซเคิลได้ |
| การเดินสายไฟ: | บล็อก terminal, busbar ท่อ ฯลฯ IP20B | ป้องกันไฟฟ้าช็อต: | Class II |
| ชีวิตเครื่องกล: | 10,000 | ชีวิตไฟฟ้า: | 5,000 |
| เน้น |
ตัดวงจรกรณีแม่พิมพ์,ตัดวงจรไฟฟ้า |
||
รายละเอียดสินค้า

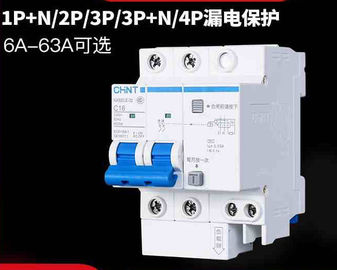

RCBO, ELCB NXBLE
ทำในประเทศจีน
AC ใช้ Earth Breakers Circuit รั่วไหล 6 ~ 63 A
เบรกเกอร์วงจรขนาดเล็กสำหรับวงจรกระแส AC ให้การป้องกันการติดตั้งการกระจายสถานี
NXBLE-63 เป็นเบรกเกอร์ขนาดเล็กที่มีการป้องกันวงจร AC ปัจจุบัน มันป้องกันวงจรจากกระแสลัดวงจรและกระแสเกิน
เบรกเกอร์ขนาดเล็ก NXBLE-60 ใช้ในระบบกระจายแสงสว่างหรือระบบกระจายมอเตอร์เพื่อป้องกันโอเวอร์โหลดและไฟฟ้าลัดวงจรในระบบ ผลิตภัณฑ์นี้มีโครงสร้างแบบ neoteris น้ำหนักเบาเชื่อถือได้และมีประสิทธิภาพยอดเยี่ยม มีความสามารถในการแตกหักสูงสามารถเดินทางได้อย่างรวดเร็วและตัวเรือนและสิ่งของถูกนำไปใช้กับพลาสติกที่ทนไฟและกันกระแทกได้สูง ผลิตภัณฑ์ที่มีอายุการใช้งานยาวนานส่วนใหญ่จะใช้ใน AC 50Hz / 60Hz ขั้วเดี่ยว 240 หรือสองสามวงจร 415V วงจรสำหรับโอเวอร์โหลดและการป้องกันการลัดวงจรเช่นเดียวกับการสลับอุปกรณ์ไฟฟ้าและวงจรไฟฟ้า ในกรณีปกติ ผลิตภัณฑ์สอดคล้องกับ IEC 60898 & BS 3711
สอดคล้องกับ IEC60898, IEC61009
มีให้เลือกใน 1P + N, 2P 3P, 4P และ 3P + N
B, C, D เส้นโค้งสะดุด
สูงถึง 500V AC
NXBLE MCB รวมฟังก์ชั่นต่อไปนี้:
b การป้องกันวงจรต่อกระแสไฟฟ้าลัดวงจร
b การป้องกันวงจรต่อกระแสเกิน
ขการควบคุม
แยก b
ตารางข้อมูลจำเพาะ
มาตรฐาน | จัดอันดับปัจจุบัน (A) | เสา | แรงดัน (V) | ทำลายความจุ (A) |
BS3871-1 IEC60898 | 1 ถึง 40 50 ถึง 63 | 1P + N | 230/240 | 6000 |
2,3,3P + N 4 | 400/415 | 6000 | ||
การก่อสร้างและคุณสมบัติ
. มีความสามารถในการสลับวงจรไฟฟ้าพร้อมโหลด
. สามารถปล่อยพลังงานที่เก็บไว้ได้อย่างรวดเร็ว
. ปรับให้เข้ากับอุปกรณ์กุญแจล็อค
. บ่งชี้ตำแหน่งการติดต่อ
. กระแสไฟฟ้าลัดวงจรสูงทนต่อความจุ
. แสงสูงจากการสร้างและการทำลายสูง
. ใช้เป็นสวิตช์หลักสำหรับครัวเรือนและการติดตั้งที่คล้ายกัน
ข้อมูลทางเทคนิค
. ขั้วโลกหมายเลข: 1,1,2,3,4, 1P + N, 3P + N
. จัดอันดับปัจจุบัน (A): 6,10,16,20,25,32,40,50,63
. ความถี่ในการจัดอันดับ: 50 / 60Hz
. แรงดันไฟฟ้า: 230 / 400V AC
. จัดอันดับทนต่อปัจจุบัน: 1000A ภายใน lesc
. ความทนทานทางกลไฟฟ้า: 10,000 รอบ
. จัดอันดับความสามารถในการลัดวงจร: 4500A, 6000A
. ความจุการเชื่อมต่อ: ตัวนำแข็ง 25mm2
. เทอร์มินัลการเชื่อมต่อ:
. ขั้วเกลียว
. เสาขั้วพร้อมโคมไฟ
. การติดตั้ง:
. การติดตั้งแผง
โดยรวมและขนาดการติดตั้ง
| มาตรฐาน |
| IEC / EN 61009-1 |
เชิงกล | ชีวิตไฟฟ้า |
| 4000 |
ชีวิตเครื่องกล |
| 10000 | |
ระดับการป้องกัน |
| IP20 | |
อุณหภูมิอ้างอิงสำหรับ | ℃ | 30 | |
อุณหภูมิโดยรอบ (พร้อมทุกวัน | ℃ | -5 .. + 40 | |
การเก็บรักษาอุณหภูมิ | ℃ |
| |
การติดตั้ง | ประเภทการเชื่อมต่อเทอร์มินัล |
| สายเคเบิล // บัสบาร์ประเภท U / บัสบาร์ชนิดพิน |
ขนาดเทอร์มินัลด้านบน / ล่างสำหรับสายเคเบิล | mm2 | 25 | |
AWG | 18-3 | ||
ขนาดเทอร์มินัลด้านบน / ล่างสำหรับ busbar | mm2 | 25 | |
mm2 | 18-3 | ||
แรงบิดที่กระชับ | N * เมตร | 2 | |
ใน Ibs | 18 | ||
การติด |
| บน DN rail EN 60715 (35 มม.) โดยการวัดของอุปกรณ์คลิปเร็ว | |
สัมพันธ์ |
| จากด้านบนและด้านล่าง |
จัดอันดับปัจจุบัน | ค่าสัมประสิทธิ์การชดเชยอุณหภูมิภายใต้อุณหภูมิการทำงานต่างๆ | ||||||||
-10 ℃ | 0 ℃ | 10 ℃ | 20 ℃ | 30 ℃ | 40 ℃ | 50 ℃ | 55 ℃ | 60 ℃ | |
6 | 1.2 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.8 | 0.75 | 0.7 |
10-32 | 1.18 | 1.12 | 1.08 | 1.04 | 100 | 0.96 | 0.92 | 0.88 | 0.84 |
40 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
| มาตรฐาน |
| IEC / EN 61009-1 |
ไฟฟ้า | จัดอันดับปัจจุบันใน |
| 6,10,16,20,25,32,40,50,63 |
เสา |
| 1P + N, 2P, 3P, 4P | |
แรงดันไฟฟ้าที่นิยม | V | 230/400 | |
แรงดันไฟฟ้าของฉนวน | V | 500 | |
จัดอันดับความถี่ | เฮิร์ตซ์ | 50 / 60Hz | |
จัดอันดับความจุทำลาย | KA | 6000 | |
จัดอันดับแรงกระตุ้นทนต่อแรงดันไฟฟ้า (1.2 / 50) UimpStandard | V | 4000 | |
แรงดันทดสอบอิเล็กทริกที่ ind, Fred เป็นเวลา 1 นาที | KV | 2 | |
ระดับมลภาวะ |
| 2 | |
ตัวปล่อยแม่เหล็ก |
| B, C, D |
จุดเด่นของผลิตภัณฑ์
Chint NXBLE โลกตัดวงจรการรั่วไหลที่มีการป้องกันการโอเวอร์โหลด 6 ~ 63A 1 จุด, 2 จุด, 3 จุด, 4 จุดสำหรับ AC230 / 400V ใช้ RCBO, ELCB NXBLE ทำในประเทศจีน AC ใช้ Earth Breakers Circuit รั่วไหล 6 ~ 63 A เบรกเกอร์วงจรขนาดเล็กสำหรับวงจรกระแส AC ให้การป้องกันการติดตั้งการกระจายสถานี NXBLE-63 เป็นเบรกเกอร์ขน...
