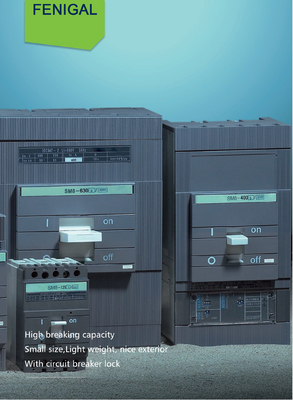

SM8 2P ตัวตัดวงจรกรณีแม่พิมพ์ขนาดเล็ก Lockouts

เซอร์กิตเบรกเกอร์เคสแม่พิมพ์ SM8 ซีรีส์

คำสำคัญ:1P,2P,3P(3P+N),4Pole, ใช้สำหรับสวิตช์แยก, อุปกรณ์สะดุดแม่เหล็กไฟฟ้าและความร้อน

จัดให้มีการปิดระบบเบรกเกอร์ขนาดเล็ก คล้ายกับABB

แอปพลิเคชัน

SM8 series เครื่องตัดวงจรกรณีแม่พิมพ์ (ต่อไปนี้จะเรียกว่า MCCB) เป็นชุดใหม่ MCCB ซึ่งได้รับการพัฒนาอย่างเคร่งครัดตาม

มาตรฐานสากลและผลิตด้วยเทคโนโลยีขั้นสูง

ผลิตภัณฑ์นี้สอดคล้องกับIEC60947-2MCCB ที่มีแรงดันไฟฟ้าฉนวน 500V(lnm ≤ 160A) ถึง (lnm ≥ 250A) ได้รับการออกแบบเพื่อใช้สำหรับเครือข่ายการกระจายของจัดอันดับปัจจุบัน 10A ถึง 1600A, พิกัดแรงดันใช้งาน380/400V ถึง660/690,มีไว้สำหรับการจ่ายพลังงาน การป้องกันอุปกรณ์ไฟฟ้าและวงจรจากการโอเวอร์โหลด การลัดวงจรและแรงดันไฟต่ำ และสำหรับการสลับวงจรไฟฟ้าไม่บ่อยในกรณีส่วนใหญ่MCCB ที่มีอัตราเฟรมสูงสุดและรวมถึง 400A สามารถใช้สำหรับการสตาร์ทที่ไม่บ่อยและการหยุดชะงักของมอเตอร์กรงกระรอก และสำหรับการป้องกันมอเตอร์จากการโอเวอร์โหลด การลัดวงจร และภายใต้แรงดันไฟฟ้า

เซอร์กิตเบรกเกอร์รุ่น SM8 สามารถติดตั้งอุปกรณ์เสริมทางไฟฟ้าและอุปกรณ์ทางกลได้ เช่น แรงดันไฟตก ตัวปล่อยปัด หน้าสัมผัสเสริม หน้าสัมผัสสัญญาณเตือน กลไกการทำงานด้วยไฟฟ้า และที่จับสำหรับการทำงานแบบโรตารี่ เป็นต้น

เซอร์กิตเบรกเกอร์อัจฉริยะรุ่น SM8 ซีรีส์ติดตั้งระบบปล่อยอิเล็กทรอนิกส์พร้อมฟังก์ชันป้องกันวงจรไฟฟ้าและอุปกรณ์ ไม่เพียงแต่ป้องกันการโอเวอร์โหลด การลัดวงจร และภายใต้แรงดันไฟฟ้า แต่ยังป้องกันการต่อลงดินด้วยฟังก์ชันอัจฉริยะของมันคือ: ความล้มเหลวในปัจจุบัน;เอาต์พุตของสัญญาณกระแสเกินและการตรวจสอบการเปิด/ปิดของเซอร์กิตเบรกเกอร์ โดยเฉพาะอย่างยิ่ง trip unit อัจฉริยะได้รับการออกแบบพร้อมอินเทอร์เฟซสำหรับการวัดระยะไกล การปรับจากระยะไกล การควบคุมระยะไกล และการสื่อสารระยะไกลระหว่างเซอร์กิตเบรกเกอร์และคอมพิวเตอร์

คุณสมบัติทางเทคนิค

การจัดอันดับปัจจุบันที่สมบูรณ์ซึ่งช่วยให้ผู้ใช้สามารถแก้ไขข้อกำหนดการป้องกันทั้งหมดของการติดตั้ง

ด้วยความสามารถในการทำลายไฟฟ้าลัดวงจรสูง

ประเภท B-Basic: ความสามารถในการทำลายทั่วไป

N-Ordinary ประเภท: ความจุทำลายธรรมดา

ประเภท S-Standard: ความสามารถในการทำลายมาตรฐาน

H- ประเภทการแตกหักที่สูงขึ้น: ความสามารถในการทำลายที่สูงขึ้น

ระดับของพิกัดความสามารถในการทำลายไฟฟ้าลัดวงจรสูงสุด

อัตราเฟรม lnm(A)	จัดอันดับความจุไฟฟ้าลัดวงจรสูงสุด (lcu)
	20kA	25kA	30kA	35kA	50kA	65kA	70kA	85kA
125A	บี	นู๋
160A		บี	นู๋
250A				นู๋	ส	ชม
400A				นู๋	ส	ชม
800A				นู๋	ส		ชม
1600A					ส			ชม
