เทคโนโลยี E-Cell* ของเวโอเลีย (EDI) ช่วยกําจัดเกลือที่เหลือและสารน้ําที่สามารถเชื่อมต่อได้อย่างมีประสิทธิภาพ เช่น คาร์บอนไดออกไซด์, ซิลิก้า, แอมโมเนีย และโบรอนจากแหล่งน้ําต่าง ๆระบบ EDI เหล่านี้มีศูนย์กลางอยู่รอบส่วนประกอบหลักที่รู้จักกันในชื่อ EDI stack และ Veolia ให้ตัวเลือกหลายแบบของ E-Cell stack ที่ปรับปรุงให้เหมาะสมกับการใช้งานที่หลากหลาย นอกจากนี้Veolia จําหน่ายระบบ EDI ที่ได้รับการออกแบบก่อน เพื่อตอบสนองความต้องการเฉพาะเจาะจงไม่ว่าคุณจะซื้อ E-Cell stacks หรือระบบครบวงจร เวโอเลียมีความเชี่ยวชาญที่จําเป็นการประกันความมั่นใจในระบบน้ํา ultrapure หรือความบริสุทธิ์สูงของคุณ.
ข้อมูลพารามิเตอร์
| ยี่ห้อ |
Veolia EDI |
| ppm เปลี่ยนแปลงได้ |
65.0 |
| รางความดันในช่องเข้า |
6.9 |
| ความดันทางเข้า psi |
100 |
| ประเภทของ Stack |
E-Cell 3X |
| อุณหภูมิสูงสุด°C |
40 |
| อุณหภูมิสูงสุด°F |
104 |
| แบรดลดความดัน |
1,4-2,8 |
| ความดันลดลง psi |
20-40 |
| % การฟื้นฟู |
สูงสุด 97% |
| กระแส m3/h |
23,3-6,4 |
| Fอัตราต่ํา gpm/ft2 |
10-28 |
| ความกระชับกําลัง V |
0-400 VDC |
| น้ําหนักการขนส่ง |
165 |
| น้ําหนักการขนส่ง |
364 |
| การใช้งาน |
น้ําที่บริสุทธิ์มาก น้ําที่ให้เครื่องปั่น |
กรุณาดูด้านล่างสําหรับพารามิเตอร์รายละเอียด
คําอธิบายทั่วไป

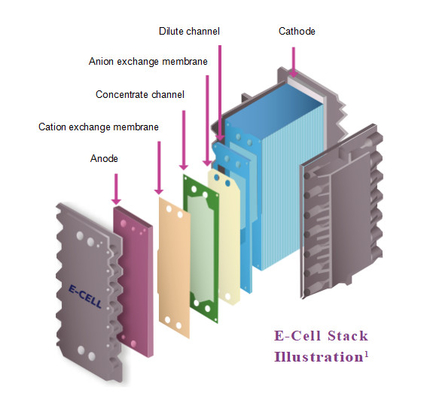

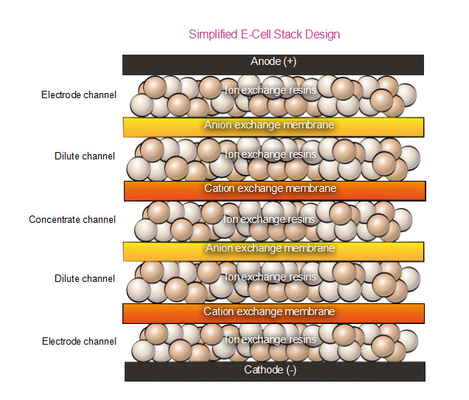

E-Cell-3X Stack ซึ่งเป็นองค์ประกอบหลักของสายสินค้า E-Cell* การประกอบไฟฟ้าเป็นไอโอเนียซ์ ถูกออกแบบมาเพื่อให้บริการกับอุตสาหกรรมที่หลากหลาย เพื่อรับประกันน้ําที่บริสุทธิ์สุดสําหรับกระบวนการสําคัญนี่คือภาพรวมที่ครบถ้วนของลักษณะและประโยชน์หลักของมัน:
การใช้ไฟฟ้า:E-Cell-3X Stack ใช้กระแสไฟฟ้าเพื่อผลิตน้ําที่บริสุทธิ์มากและอุตสาหกรรมหนักอื่นๆ อีกมากมาย.
การทํางานสูงสุด:สตั๊กนี้มีประสิทธิภาพที่ไม่มีคู่แข่ง ส่งผลให้มีมาตรฐานสูงสุดของคุณภาพน้ําผลิต
ความต้องการในการทําความสะอาดอย่างน้อย:การทํางานแบบตรงข้ามกับกระแสนี้ ทําให้ความจําเป็นในการทําความสะอาดบ่อย ๆ ลดลงอย่างมีประสิทธิภาพ แม้กระทั่งเมื่อการจัดการกับน้ําอาหารที่มีระดับความแข็งสูงขึ้น
การออกแบบที่ไม่มีการรั่วE-Cell-3X Stack ถูกออกแบบให้ไม่มีการรั่วไหลอย่างสิ้นเชิง มีการรับประกันมาตรฐาน 3 ปี เพื่อความสงบใจ
การทํางานต่อเนื่อง:มันทํางานได้อย่างต่อเนื่อง โดยไม่จําเป็นต้องใช้สารคัดหรือกรดใด ๆ สําหรับการฟื้นฟูค้อนของธาตุแลกเปลี่ยนยอนภายในค้อน, รับประกันการผลิตน้ําที่บริสุทธิ์ต่อเนื่อง
การฉีดน้ําเกลือที่ถอดทิ้งและการหมุนเวียนใหม่ของสารประกอบ:สตั๊กทํางานได้อย่างมีประสิทธิภาพ โดยไม่ต้องฉีดน้ําเกลือหรือผสมผสมซับซ้อน เพื่อทําให้กระบวนการการบํารุงน้ําทั่วไปง่ายขึ้น
ภาพต่อไปนี้แสดง GE, Suez และ Veolia จากซ้ายไปขวา (ผลิตภัณฑ์เดียวกันทั้งหมด)ไวโอเลีย (Veolia)โมดูล EDI)
สถานการณ์การใช้งานทั่วไป
น้ําผลิตจาก E-Cell-3X สามารถใช้ได้อย่างน่าเชื่อถือ เพื่อตอบสนองกับการใช้งานน้ําที่บริสุทธิ์มากที่สุดในปัจจุบัน
- น้ําที่บริสุทธิ์มาก สําหรับล้างชิปครึ่งตัวนําแสงอาทิตย์ และอุปกรณ์อิเล็กทรอนิกส์อื่นๆ
- น้ําปริมาณที่ถูกกําจัดจากธาตุสําหรับเครื่องปั่นความดันสูงในโรงไฟฟ้าและสถานที่อุตสาหกรรมหนักอื่น ๆ
- น้ําที่บริสุทธิ์มากสําหรับการผลิตไฮโดรเจนสีเขียวในเครื่องประกอบไฟฟ้า
เพื่อความง่ายในการออกแบบและความมั่นใจมากขึ้นในแอพลิเคชั่น EDI ของคุณ เรานําเสนอ E-Cell การคาดการณ์และการรับประกันผลประสิทธิภาพ ที่คุณสามารถได้รับผ่านโปรแกรม Winflows* หรือโดยติดต่อเรา
การประกันคุณภาพ
- CE, RoHS, CSA & EAC มีเครื่องหมาย
-ผลิตในสถานที่ ISO 9001 และ ISO 14001
-ได้รับการรับรองจาก UKCA
-E-Cell-3X Stacks ได้รับการรับรองจากสภาอาหารและโภชนาการอิสลามแห่งอเมริกา (IFANCA®)
| E-Cell-3X สตั๊ก รายละเอียด |
| นาม การไหล |
5.0 m3/h (22 gpm) |
| การไหล อัตรา ระยะทาง |
2.3 ละ 6.4 m3/h (10 ราคา 28 gpm) |
| การขนส่งทางเรือ น้ําหนัก |
165 กก (364 ปอนด์) |
|
ขนาด
(ความกว้าง x ความสูง x ความลึก)
|
30 cm x 61 cm x 72 ซม. 12 x 24 x 29 |
| สินค้า น้ํา คุณภาพหมายเหตุ 1 |
| การรับประกัน มี |
| ความต้านทาน |
≥ 16 โมม...cm |
| โซเดียม |
≤ 3ppb |
| ซิลิกา (SiO2) |
ในฐานะ ต่ํา ในฐานะ 5ppb |
| โบรออน |
ในฐานะ ต่ํา เป็น 008 ppb |
| แบบปกติ การกําจัด ประสิทธิภาพ |
| โซเดียม |
≥ 990.9% การกําจัด |
| ซิลิกา (SiO2) |
ขึ้นไป ไป 99% การกําจัด |
| โบรออน |
ขึ้นไป ไป 96% การกําจัด |
| การดําเนินงานปริมาตร |
| การฟื้นฟู |
ขึ้นไป ไป 97% |
| โวลเตชั่น |
0 ¥ 400 VDC |
| แอมเปอร์เรจ |
0-5 บาท2 ADC |
| ช่องเข้า ความดัน หมายเหตุ 2 |
≤ 6.9 บาร์ (100 psi) |
| ความดัน ปล่อย หมายเหตุ 3 |
1.4 ครับ8 บาร์ (20 ¢40 psi) |
| อาหาร น้ํา รายละเอียด หมายเหตุ 4 |
|
รวม เปลี่ยนแปลงอานิออน
(TEA) ในฐานะ CaCO3) หมายเหตุ 5
|
≤ 65 ppm
|
| ความสามารถในการนําไฟ |
≤ 112μS/cm |
| อุณหภูมิ |
4.4 ̊40 ̊C (40 ̊104 F) |
| ความแข็งรวม(ในฐานะ CaCO3) หมายเหตุ 6 |
≤ 1.0ppm |
| ซิลิกา (SiO2) หมายเหตุ 7 |
≤ 1.0ppm |
| รวม สินค้าอินทรีย์ คาร์บอน (TOC เป็น C) |
≤ 0.5ppm |
| รวมคลอรีน |
≤ 0.05 ppm |
| เฟ Mn H2S |
≤ 0.01 ppm |
| โบรออนหมายเหตุ 8 |
≤ 1.0ppm |
| pH |
4 ไป11 |
| น้ํามัน &ไขมัน |
ไม่มี สามารถตรวจสอบได้ |
| อนุภาคหมายเหตุ 9 |
ROผ่าน |
| การออกซิเดน เจ้าหน้าที่ |
ไม่มี สามารถตรวจสอบได้ |
| สี หมายเหตุ 10 |
≤ 5APHA |
หมายเหตุ:
1ผลงานจริงอาจแตกต่างกันขึ้นอยู่กับสภาพของสถานที่ ดูโปรแกรมการคาดการณ์ Winflows เพื่อตรวจสอบคุณภาพน้ําของผลิตภัณฑ์ที่คาดหวังและความต้านทานการรับประกันการทํางานของโซเดียมและซิลิก้าที่ให้บริการในสภาพการออกแบบติดต่อเราสําหรับบอร์อน หรือการรับประกันอื่น ๆ
2ความดันในช่องเข้าถูกกําหนดโดยความต้องการความดันด้านล่างของกระแสผลิตภัณฑ์และสารประกอบ, การเลือกการทํางานแบบตรงข้ามหรือพร้อมกับกระแส, และการลดความดันของสตัค.
3. ในระดับการไหลของนามinali และ 25 °C ดูโปรแกรมการคาดการณ์การไหลของ Winflows เพื่อตรวจสอบสภาพการออกแบบ
4อ้างอิงจากซอฟต์แวร์การคาดการณ์การไหลเวียนและคู่มือการใช้งาน E-Cell Stack เพื่อตรวจสอบรายละเอียดของน้ําอาหารในสภาพการออกแบบ
5. TEA (ppm เป็น CaCO3) - อานิออนที่สามารถแลกเปลี่ยนได้ทั้งหมด, นี่คือปริมาณปริมาณของอานิออนทั้งหมดในน้ําอาหาร, รวมถึงส่วนของ OH, CO2 และ SiO2ต้องใช้ลมไหลเข้าเพื่อยืนยันว่า TEA ของน้ําอาหารเป็นที่ยอมรับในสภาพการทํางานของแอปพลิเคชั่นที่ได้รับการกําหนดค่าตารางถูกนํามาให้ในระดับระบายน้ําขั้นต่ําและอุณหภูมิสูงสุด
6. ขีดจํากัดความแข็งของน้ําสูบ 1.0 ppm ในฐานะ CaCO3 เป็นเพียงสําหรับการทํางานแบบแบบสแตนดาร์ทคอนเตอร์คอร์เรนต์เท่านั้น. ภายใต้การทํางานแบบร่วมกับกระแส, ความแข็งของน้ําสูบที่อนุญาตจะลดลงเป็น 0.1 ppm ในฐานะ CaCO3
7. ในอัตราที่เกินระดับการไหลผ่านนามิชั่น, ปริมาณซิลิก้าที่ได้รับอนุญาตจะลดลง เมื่อความแข็งของน้ําอาหารเกิน 0.5 ppm ในรูปของ CaCO3, ปริมาณซิลิก้าที่ได้รับอนุญาตจะลดลง 0.5 ppm
8เมื่อมีความจําเป็นในการรับประกันซิลิก้า หรือความจําเป็นในการรับประกันความต้านทานมากกว่า 10 MOhm-cm ระดับสารบอร์ในอาหารจํากัด 0.3 ppm ใน B เนื่องจากระดับสารบอร์ที่สูงขึ้นอาจส่งผลกระทบต่อการทํางาน.ในกรณีที่ไม่มีข้อบังคับเหล่านี้ ขีดจํากัดคือ 1.0 ppm โบอร์น
9ออสโมซิสกลับ (RO) หรือน้ําอาหารที่เท่าเทียมกัน: RO ให้น้ําอาหารให้กับ EDI ซึ่งเป็นสิ่งที่ไม่มีสารอนุภาค, วัสดุ colloidalและสารอินทรีย์ที่มีน้ําหนักโมเลกุลสูง ที่อาจทําให้สื่อแลกเปลี่ยนอิโอนสกปรกเนื่องจาก EDI stack มีแผ่นสื่อแลกเปลี่ยนไอออนที่บรรจุไว้ที่ไม่สามารถล้างกลับ / น้ําย่อยเพื่อกําจัดปริมาณอนุภาค ดังนั้นคุณภาพของ RO permeate ต้องถูกระบุระบบที่มีระบบเปิดระหว่างระบบ RO (หรือแหล่งอื่น) และ E-Cell (e)เช่น ถังเก็บของ, decarbonator) ต้องมีกรองติดตั้งก่อน E-Cell เพื่อป้องกัน E-Cell จากการปนเปื้อนด้วยสารอนุภาคเครื่องกรองที่สมบูรณ์แบบ 5μm หรือ เครื่องกรองที่มีชื่อเสียง 1μm ถูกยอมรับ.
APHA - มาตรฐานสี / ระดับที่ตั้งชื่อมาจากสมาคมสุขภาพประชาชนอเมริกันและนิยามโดย ASTM
สําหรับรูปแบบเพิ่มเติม โปรดคลิก:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
ตัวอย่างการทํางานของเทคโนโลยี E-Cell EDI
เทคโนโลยี E-Cell EDI ได้ถูกนําไปใช้อย่างสําเร็จในอุตสาหกรรมต่าง ๆ เช่น พลังงาน น้ํามัน เคมี, เหล็ก, ยาและอิเล็กทรอนิกส์
สําหรับกรณีการสมัคร กรุณาคลิก:https://www.fgwater.com/Industries/
